32 41 333 更新动态行驶稳定装置高压管路（管路部分 2）(N63/S63)
警告！

吸入机油 有中毒的危险！
眼睛和皮肤接触机油 有伤害危险！



注意！

注意保持绝对清洁。不允许让污物进入液压系统！
用密封塞封闭管路接头！


回收：

用合适的容器收集液压油并妥善处理！


需要的准备工作：

  • 从液压油箱中抽出液压油并妥善处理。
  • 拆下 整个机组防护板
  • 拆下 加强板
  • 部分拆下 右前轮罩盖（后部件）

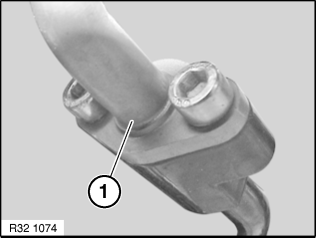

松开法兰 (1) 的内六角螺栓。
拧紧力矩  32 41 16 AZ
用合适的密封塞封闭高压管路。
安装说明：

注意高压管路的铺设应无应力，与旁边的部件要有足够的距离。

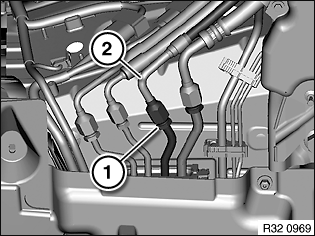

松开螺母 (1) 并将高压管路从分离元件 (2) 上拆下。
拧紧力矩  32 41 7  AZ。
安装说明：

更换自锁螺母。
注意高压管路的铺设应无应力，与旁边的部件要有足够的距离。


松开螺栓 (1)，拆下隔热板 (2)。
拧紧力矩 32 41 14AZ。

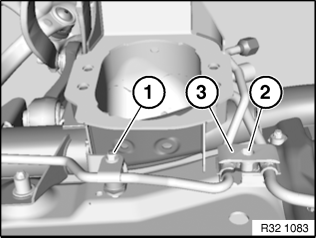

松开螺栓 (1)。
拧紧力矩 32 41 7AZ。
松开螺栓 (2)，并取下支架 (3)。
安装说明：

注意高压管路的铺设应无应力，与旁边的部件要有足够的距离。


松开空心螺栓 (1)。
拧紧力矩 37 14 15AZ。
用合适的密封塞封闭高压管路。
取出高压管路 (2)。
安装说明：

液压管路不允许相互接触，也不允许与旁边的部件接触。


装配完成之后：
  • 加注 液压系统并排气
  • 检查管路接头处的泄漏情况
  • 进行 动态行驶稳定装置试运行
