更新后窗刮水器的软管
需要的准备工作：
拆除
部分乘客舱地毯
拆除部分
右前轮罩盖板
拆下风窗框板盖板
拆下左侧或右侧
微尘滤清器壳体
注意变更后的软管布置。
旧软管留在车辆之中。

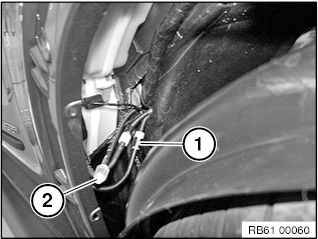

使用洗涤水泵连接件将软管 (1) 从发动机室向外部（箭头）连接到洗涤水泵。
提示：
在拔下软管时会流出洗涤水。准备一个收集容器和抹布。
注意
储水罐的加注量。

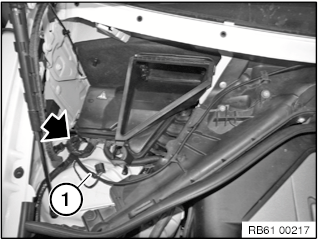

脱开旧软管 (1)，然后将其与后窗刮水器 (2) 的新软管连接。
安装说明：
注意正确的锁止件。

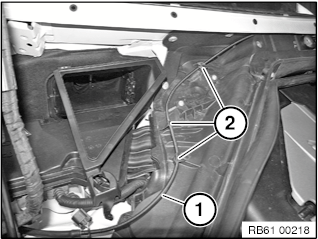

如图所示布置软管 (1)，然后用软管保持架 (2) 将其固定。
松开螺栓 (2)。
如图所示将软管 (1) 布置在刮水器托架后面。

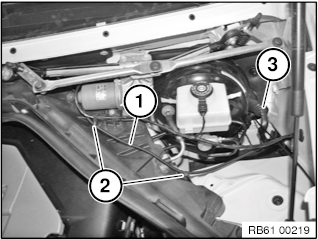

如图所示将软管 (1) 朝向导线槽 (3) 布置，然后用软管保持架 (2) 将其固定。

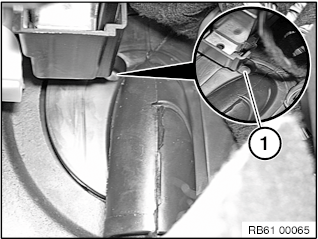

用合适的工具切开导线槽 (1)。
将软管 (1) 从发动机室经由导线槽引入车厢内部。

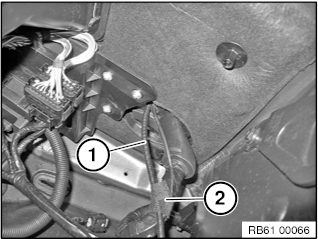

用胶带 (2) 将软管 (1) 固定在电线束上。
安装说明：
不要使用导线扎带进行固定！
注意！

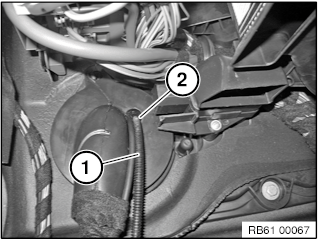

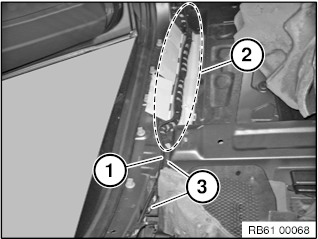

使用丁烯胶带将软管 (1) 密封在区域 (2) 之中！
将软管 (1) 穿过电缆盒 (2) 布置在左侧脚部空间之中。
用胶带将软管固定在区域 (3) 之中。
用胶带沿着电线束将后窗刮水器的软管 (1) 固定在 B 柱区域之中。

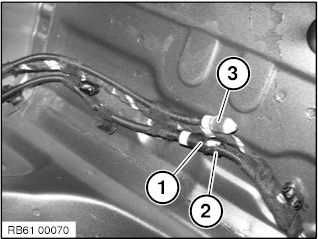

移除导线扎带 (1)。
脱开软管 (2)，然后将其与后窗刮水器的软管 (3) 连接。
安装说明：
更新导线扎带（1）。
