67 16 011
拆卸和安装或更新左大灯光线水平调整装置 (氙气灯)
警告！
对于配置氙气灯的车型：高压，有生命危险！
因此在拆卸前断开所有组件的电源供应。
所有氙气灯装置 (控制单元、引弧装置及灯泡) 的操作，只允许由专业技术人员进行。
注意！
有伤害危险！
有损坏危险！
在松开铸造的盖板时不允许进行切削运动！
盖板只允许通过冲孔从壳体上脱开。一个壁厚减小的凹槽指示冲孔线。
进行切削运动时可能损坏大灯内部的电缆。
密封边缘不允许损坏或受损！
提示：
为使图示更清楚，已拆下大灯。

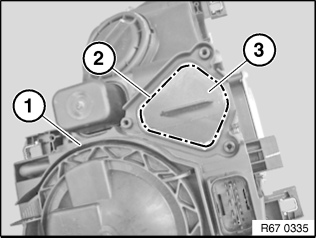

沿线条 (2) 用合适的工具切除大灯外壳 (1)。
松开螺栓 (1)。
抽出大灯光线水平调整马达 (2) 并脱开插头连接 (3)。
提示：
操作以 E90 的大灯为例说明。在其它车型上可能会有细节上的偏差。
安装说明：

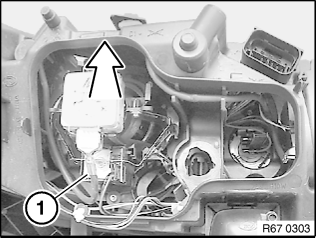

沿箭头方向向上移动大灯灯泡插件 (1)。

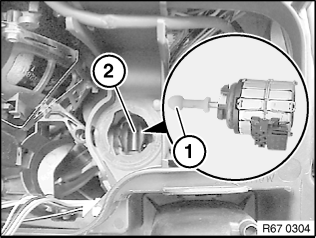

将大灯光线水平调整装置的球头 (1) 插入定位件 (2) 中。

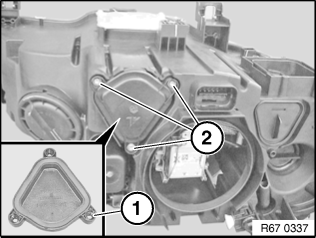

用螺栓 (2) 固定修理套件中随附的盖板 (1)。
