REP-更新左或右后车门上的密封条 (REP-REP-RAE7051-5171215

51 71 215 更新左或右后车门上的密封条

需要的准备工作：

提示：

必须用可粘贴的定位辅助件在后车门的三个位置上定位密封条。

定位辅助件与新的密封条一并提供。

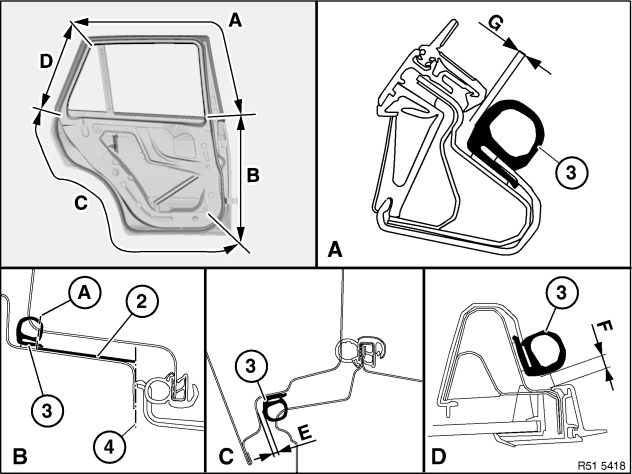

后车门密封条 (3) 的位置：

区域 (A) 与车门折边距离 (G)。

在区域 (B) 中紧靠粘贴的定位辅助件 (2) 的直线段 (A)。定位辅助件 (2) 必须与车门表面板 (4) 对齐粘贴。

在区域 (C) 中距离车门内侧 (E)。

在区域 (D) 中距离车门折边 (F)。

用除胶剂 (参考说明 BMW 零件部) 清洁油漆的粘结面。

左后车门的定位辅助件 ”C1” (右后车门为 ”D1”)

从垫块上拔出预冲制的定位辅助件。

-	后车门左侧定位辅助件 ”C1” (车门制动器上方)
-	后车门右侧定位辅助件 ”D1” (车门制动器上方)

借助后车门上印制的辅助标记 (X)、孔和安装边 (B) 校正定位辅助件并将其按上。

安装边 (B) 必须与车门内板齐平。

粘贴时，密封条胶带必须紧贴定位辅助件 (A)。

X	弯折半径开始

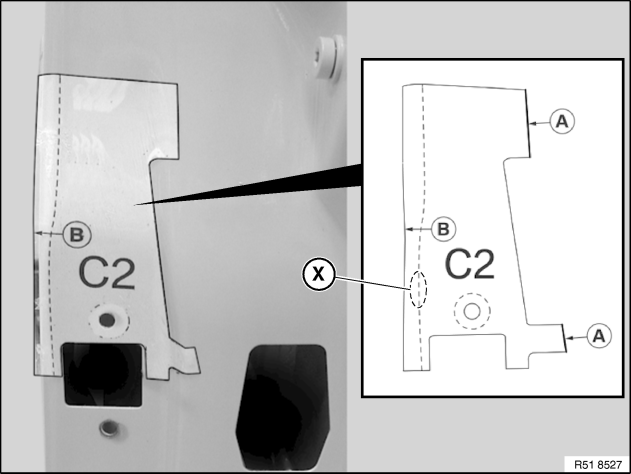

左后车门的定位辅助件 ”C2” (右后车门为 ”D2”)

从垫块上拔出预冲制的定位辅助件。

-	左后车门定位辅助件 ”C2” (上部车门制动器)
-	右后车门定位辅助件 ”D2” (上部车门制动器)

安装边 (B) 必须与车门内板齐平。

借助后车门上印有的辅助标记 (X) 和安装边 (B) 校正定位辅助件并将其按上。

粘贴时，密封条胶带必须紧贴定位辅助件 (A)。

X =

弯折半径开始

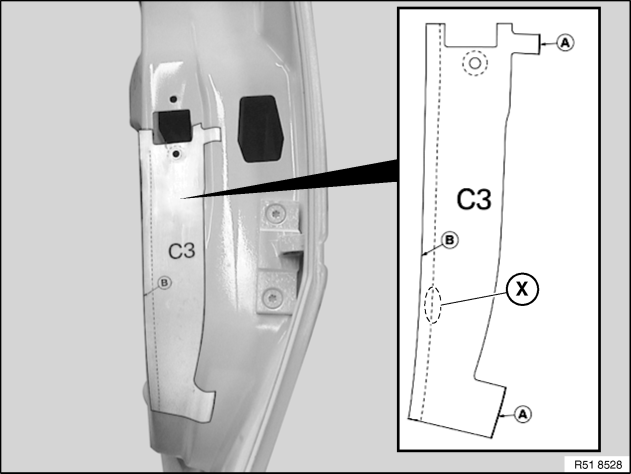

左后车门的定位辅助件 ”C3” (右后车门为 ”D3”)

从垫块上拔出预冲制的定位辅助件。

-	左后车门定位辅助件 ”C3” (下部车门制动器)
-	右后车门定位辅助件 ”D3” (下部车门制动器)

借助后车门上印制的辅助标记 (X)、孔和安装边 (B) 校正定位辅助件并将其按上。

安装边 (B) 必须与车门内板齐平。

粘贴时，密封条胶带必须紧贴定位辅助件 (A)。

弯折半径开始

注意！

提示：

略微按压后密封条可以被重复拔起 3 次。不要弄脏粘结面！

用除胶剂 (参考说明 BMW 零件部) 清洁油漆的粘结面。

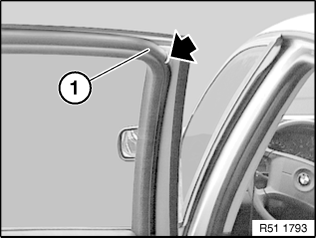

将密封条 (1) 开口唇向内悬挂于车门上。

注意！

粘贴后，密封条的接缝必须在车门下侧。

按如下方式粘贴密封条：

-	带彩色或图标标记的密封条在上部窗框上根据下方概述置于 B 柱和 C 柱上。接合处在下部
-	将防护膜 (膜片) 逐段从密封条上撕下
-	把密封条无拉伸地 (墩实地) 轻轻地按压至定位辅助件开始处
-	检测密封条的定位，如有必要进行校正 (最大下垂 30 mm)
-	将密封条垂直于粘结面牢固按上
-	将其余的保护膜 (内衬) 从密封条中拔出
-	将其余的密封条无拉伸 (墩实地) 按压好
-	检测密封条的定位，如有必要进行校正并用力按压

拔出定位辅助件并装配好前车门。
