37 13 ... 拆卸和安装或更新双向马达 / 前桥的高压管路 (后部)

需要的专用工具：

  • 37 1 151
警告！

吸入机油 有中毒的危险！
眼睛和皮肤接触机油 有伤害危险！



注意！

注意保持绝对清洁。不允许让污物进入液压系统！


回收：

用合适的容器收集液压油并妥善处理！


需要的准备工作：

  • 部分拆下 右前轮罩盖板 (后部件)
  • 拆下 右侧底板饰件


注意！

在拆卸后必须立即在高压管路和阀体接口上安装合适的密封塞！
在组装时必须注意，每次只从要安装的高压管路上拆下密封塞！
不要损坏高压管路的密封面！



提示：

注意高压管路的铺设应无应力，与旁边的部件要有足够的距离。


用专用工具  37 1 151 松开前桥双向马达的高压管路 (1、2) 的带孔螺栓。
安装说明：

拧紧力矩 37 14 13AZ。


拆下导线架 (1)。
安装说明：

检查导线架的位置，如有必要，进行校正。


适于生产日期至 2008 年 10 月的车辆：

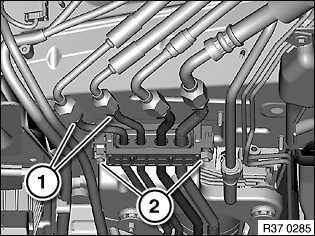

松开带孔螺栓 (1)。
用合适的密封塞封闭高压管路。
安装说明：

高压管路通过不同的螺纹直径固定，防止混淆。
液压管路不允许相互接触，也不允许与旁边的部件接触。
拧紧力矩 37 14 15AZ。



松开螺纹销 (2)，打开支架并拆下高压管路。
安装说明：

更新螺纹销。
拧紧力矩 37 14 22AZ。


适于生产日期至 2008 年 10 月的车辆：

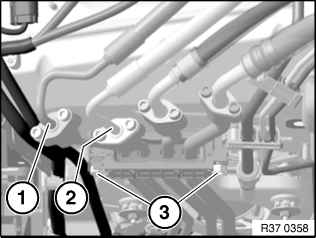

松开组块螺纹连接的螺栓 (1) 和 (2)。
用合适的密封塞封闭高压管路。
安装说明：

液压管路不允许相互接触，也不允许与旁边的部件接触。
拧紧力矩 37 14 27AZ。


松开螺纹销 (3)，打开支架并拆下高压管路。
安装说明：

更新螺纹销。
拧紧力矩 37 14 22AZ。


装配完成之后：
  • 加注 液压系统并排气
  • 检查管路连接处的泄漏情况
  • 进行 主动防侧倾系统试运转
