11 31 038
拆卸和安装/更新右侧排气凸轮轴 (S63)
气缸 1-4:
注意！
有损坏危险！
必须首先旋转排气凸轮轴，使凸轮轴在松开轴承盖时无应力。
需要的准备工作：
-
拆下右侧
高压泵
-
拆下右侧
气缸盖罩
-
拆下右侧
排气调整装置

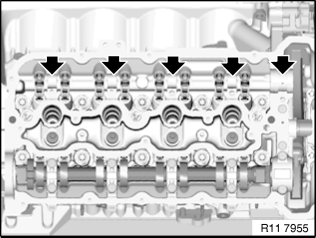

注意！
排气凸轮轴的凸轮不允许直接压到滚轮拖杆上。
在
气缸 1 点火上死点位置前 150° 处，任何活塞都不允许处在上死点位置。
用一把开口扳手在双平面段上将排气凸轮轴 (2) 转到一个合适的位置。
提示：
气缸5-8 侧进气凸轮轴 以”E 5-8” 标记.

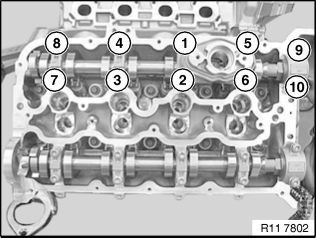

将凸轮轴轴承的螺栓按顺序 (10 至 1) 松开 1/2 圈。
将所有轴承盖按顺序放置在专用工具
11 4 480 中。
滚轮挺杆从高压泵的轴承盖 (2 和 3)中拆除并放置在专用工具
11 4 480 上.
拆下左侧排气凸轮轴并放置在专用工具
11 4 480 上。
注意！
进气凸轮轴的凸轮推杆 (1) 在安装时容易打滑。
应确保凸轮推杆 (1) 如图所示固定在液压气门间隙补偿元件和气门上。
笔直对齐所有凸轮推杆 (1)。
注意！
如有必要，更换矩形环（1）。
矩形环 (1) 一侧压入凹槽，另一侧抬高并脱出卡子。
小心地将矩形环 (1) 拔开并向前拆下。
矩形环 (1) 的末端朝上。
确定矩形环 (1) 末端卡入。
将排气凸轮轴 (1) 装入。
转动排气凸轮轴 (1)，直至气缸 1 上的凸轮如图所示指向一侧。
注意！
气缸 1-4 和气缸 5-8 的轴承盖不允许相互混淆。
所有轴承盖都已设码，并且只能安装在一个位置上。
所有轴承盖都已用字母和号码标明。
| L= |
气缸 1‐-4 侧。
|
| R= |
气缸 5‐-8 侧。
|
| E = |
进气侧。
|
| A = |
排气侧。
|
| 1= |
轴承位置 1 至 5 的标记。
|
装入所有螺栓。
将螺栓按顺序（1 至 10）拧紧 1/2 圈。
拧紧力矩
11 31 6AZ。
拧紧力矩
11 31 7AZ。
拆下右侧
进气和排气调整装置。
调整
配气相位。
装配好发动机。
