51 24 400 拆卸和安装或更新后行李箱盖上的左或右电动丝杆传动装置
警告！

客户投诉：
  • 开关时有嘎嘎作响
  • 传动装置失灵
  • 传动装置卡住或不灵活
  • 不能开启或关闭
或疑为误操作：
  • 曾用很大的力关闭后行李箱盖
  • 柱塞杆弯曲或断裂
  • 球头断裂
必须固定内置压力弹簧，避免突然意外松脱。


注意！

螺杆驱动装置有损坏危险！
如果已使电动螺杆驱动装置停止工作 (例如已松开插头连接)，则只允许缓慢地用手移动后行李箱盖。
开始操作前读取并记下后行李箱盖的打开角度设置 (参见使用说明)。
将后行李箱盖调整为最大开启角度。主轴驱动器只允许在后行李箱盖开启至最大角度时拆卸和安装。


警告！

受伤危险！
将后行李箱盖用合适的夹具支撑在完全打开位置。


需要的准备工作：

  • 拆下 后行李箱盖饰板

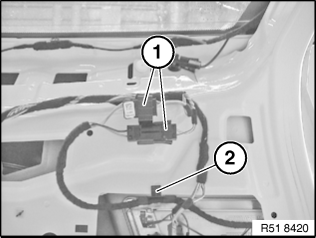

松脱插头连接 (1)。
松开夹子 (2)。
注意！

有损坏危险！
防松弹簧在不小心操作时可能弯折，于是必须更换整个传动丝杆。

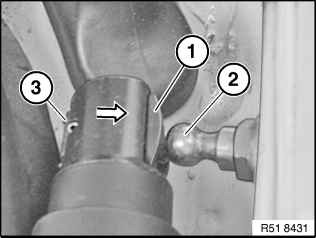

将传动丝杆 (1) 压向球头销 (2)，以便给球头销 (2) 上的防松弹簧 (3) 卸载。
将螺丝起子插到防松弹簧 (3) 下面。

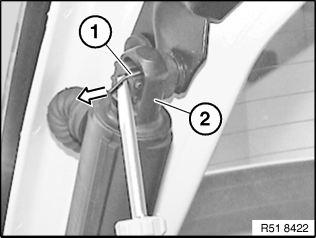

将防松弹簧 (1) 拉出约 2-3 mm。
将丝杆座 (2) 沿箭头方向拔下。
在丝杆传动装置的另一端重复步骤并将之取下。
警告！

注意减震器上的警告提示。
后行李箱盖上的电动丝杆传动装置有机械弹簧预紧力！
必须固定部件以防脱落。


提示：

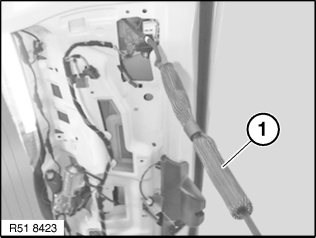

为了避免插头连接在车身中歪斜，给它们配上导线导向件 (1)* 并小心地抽出。
*导线导向件 (1) 包含在丝杆传动装置备件中，如有必要，将插头连接用胶带固定到一个细线束上。


注意！

有损坏危险！
将丝杆传动装置无倾斜或扭转地压上。


安装说明：

将球座 (1) 按到球头销 (2) 上，直到防松弹簧 (3) 正确嵌入 (咔哒声)。


注意！

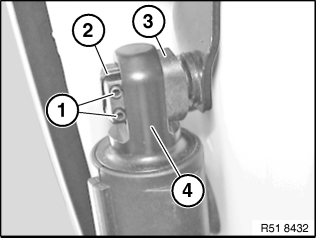

在防松弹簧  (2) 损坏时！
松开销 (1)。
拆下丝杆传动装置 (4)。
去除球座 (3)。
去除防松弹簧  (2)，如有必要，进行更新。


最后的操作：
  • 学习后行李箱盖的机械极限位置：
    1. 下部极限位置：关闭后行李箱盖（下部极限位置可通过将后行李箱盖锁的后行李箱盖触点开关从打开切换到关闭来确定）
    2. 上部极限位置：后行李箱盖必须被完全打开至上部极限位置。
  • 进行操作后，检查后行李箱盖的打开角度设置，如有必要，进行恢复。
