61 13 ... 拆卸和安装 / 更新光缆连接器
注意！

注意 操作光缆的提示。


需要的准备工作：

  • E70：
    拆下 左侧后部座椅靠背侧部件
  • E70 (带第 3 排座椅) / E71：
    拆下 左下部 C 柱饰板

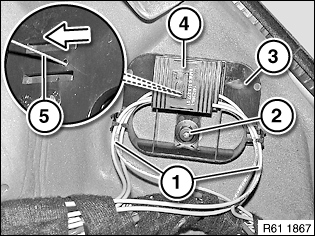

松开螺母 (2)。
将光缆 (1) 从支架 (3) 中抽出。
用合适的工具 (5) 松开光缆连接器 (4) 上的卡子。
将光缆连接器 (4) 沿箭头方向从支架 (3) 中拆下。

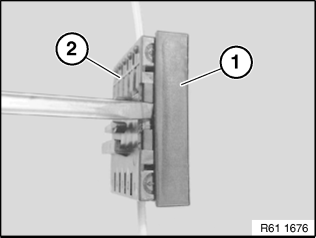

将饰盖 (1) 用合适的工具小心地抬起，并从光缆 (2) 连接器上拆下。

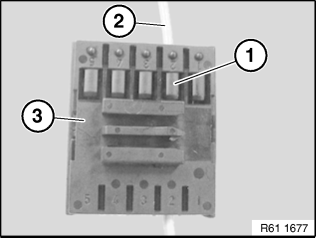

小心地抬起锁止件 (1)，将光缆 (2) 从光缆连接器 (3) 中拉出。

安装说明：

注意光缆 (2) 在光缆连接器 (3) 中的正确位置和正确卡止。
