61 11 211 安装右侧顶视图摄像机的维修导线
注意 操作电线束和导线的提示。
需要的准备工作：
-
拆下 右下车门柱饰件
-
拆下 右前车门槛板嵌条
-
拆下 仪表板右下方饰板
-
拆下 右侧 A 柱脚部空间的侧饰板
-
拆卸 踏板装置饰件
-
拆卸和安装前部 杂物箱（中央控制台）上的壁毯

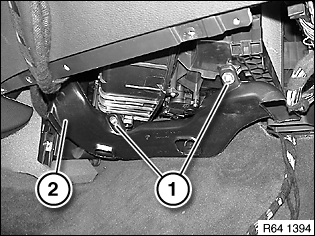

松开驾驶员和前乘客侧的螺栓 (1) 并取下空气道 (2)。
将锁止件（1）用合适的工具沿箭头方向解除联锁。
注意！

有损坏危险！

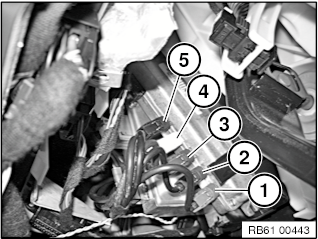

将锁止件（3）用合适的工具 小心地解除联锁。将插头外壳 (4) 沿箭头方向从导线 (2) 上拔下。
安装说明：

注意设码（5）！

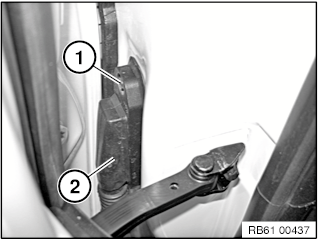

松开螺栓 (1)。
从 A 柱中拉出插头连接 (2)。

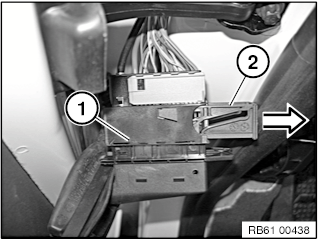

打开锁止件 (2)。
脱开插头连接 (1)。

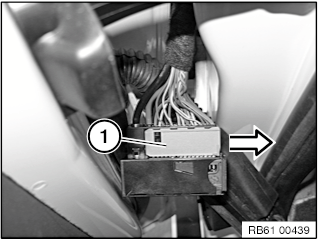

松开两侧的辅助锁扣 (1) 并沿箭头方向拔下。

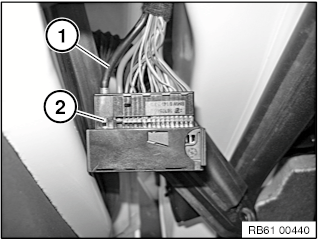

松开锁止件(2)并拔下电缆 (1)。
将拔下的电缆 (1) 重新连接到电线束。
将维修导线 (1) 通过 A 柱上的开口通入到车厢内部。
用绝缘带在电缆束上固定维修导线 (1)。

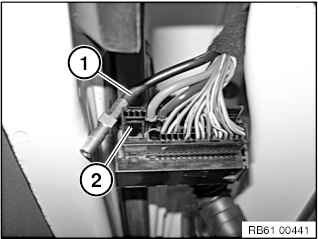

将维修导线 (1) 装入插接位置 (2) 中。

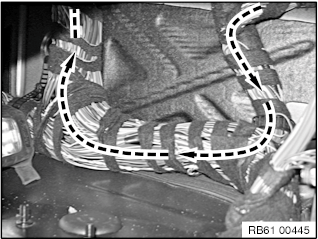

按箭头方向沿着电线束铺设并固定维修导线。

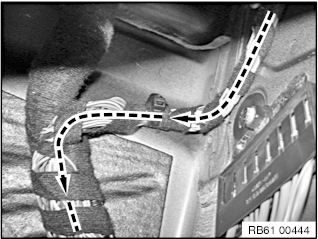

按箭头方向沿着电线束铺设并固定维修导线。

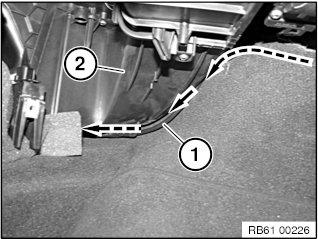

冷暖空调器 (2) 下方的维修导线 (1) 从前乘客脚部空间引入到驾驶员脚部空间中。

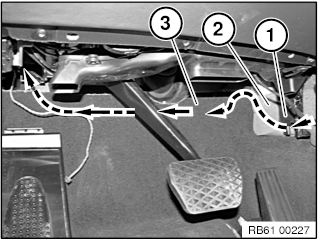

维修导线沿冷暖空调 (1)、泡沫塑料 (2) 和地毯 (3) 下方的箭头方向敷设。
插头 1
右侧保险杠摄像机
插头 2
右侧外后视镜摄像机
插头 3
倒车摄像机
插头 4
左侧保险杠摄像机
插头 5
左侧外后视镜摄像机
拔出全景摄像机控制单元上的插头 (2)。
将从电线束上拔下的电缆捆扎后放到旁边。
将维修导线插在空闲的插接位置。
提示：

维修导线可能的超出部分敷设并固定到地毯下方。
检测摄像机后，割断旧电缆插头。
