72 12 060 拆卸和安装或更新左或右头部安全气囊
警告！

注意处理安全气囊模块和燃爆式安全带拉紧装置的 安全提示，
不正确的操作可能触发安全气囊并由此造成人员伤害。
受损的头部安全气囊必须更新。
受损的头部安全气囊保护功能受到限制，或者在特殊情况下无法起到保护作用。


需要的准备工作：

  • 断开 蓄电池负极导线
  • 拆下 车顶内衬
  • 注意松开和锁紧安全气囊插头连接的 提示

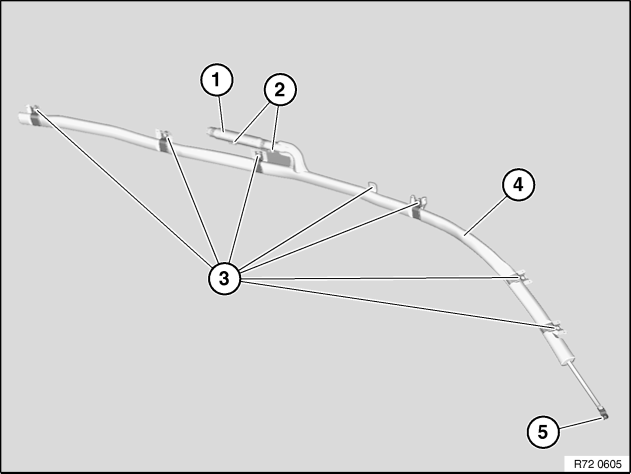

头部安全气囊固定元件的安装示意图：

1
气体发生器
2
气体发生器固定螺栓
3
折叠套件支架的固定螺栓
4
头部安全气囊折叠套件
5
A 柱固定片的固定螺栓

注意！

在拆卸头部安全气囊时
-
头部安全气囊
-
挡风玻璃
-
固定夹
-
饰件
不要损坏！

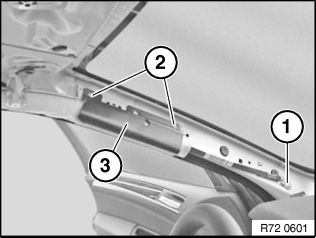

松开 A 柱上的螺栓 (1)。
拧紧力矩 72 12 2AZ。
松开固定螺钉 (2)。
拧紧力矩 72 12 5AZ。
拆下变形板 (3)。
松开螺栓 (1)。
拧紧力矩  72 12 2AZ。
安装说明：

折叠套件位于金属翻边下面。


松开螺栓 (1)。
拧紧力矩  72 12 2AZ。

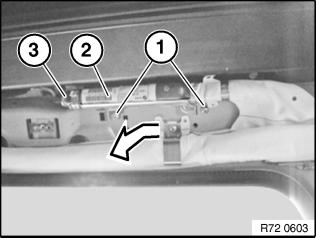

松脱气体发生器 (2) 的插头 (3)。
松开螺栓 (1)。
拧紧力矩  72 12 04AZ。
沿箭头方向拆下气体发生器 (2)。
安装说明：

为防止错误安装，气体发生器已设码。
