31 12 043 完整地拆卸和安装或更新左或右前部减震支柱支架

需要的专用工具：

  • 31 2 230
  • 31 5 220
需要的准备工作：

  • 拆下 前轮
  • 拆下 摆动轴承上的稳定杆的支撑杆


将专用工具   31 5 220 用车轮螺栓固定在从动法兰上。
用专用工具   31 5 220和修理厂用汽车举升台支撑住摆动轴承。

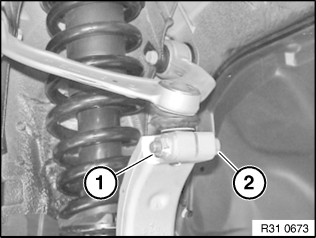

松开螺母 (1)。
拉出螺栓 (2)，将上部横向摆臂从摆动轴承中拆下。
安装说明：

保持上部横向摆臂在摆动轴承上的连接洁净、无油和无油脂。
注意螺栓的插入方向。
螺栓必须正确位于球面轴颈的凹槽中。
更新自锁螺母。
拧紧力矩  31 12 6AZ。


注意！

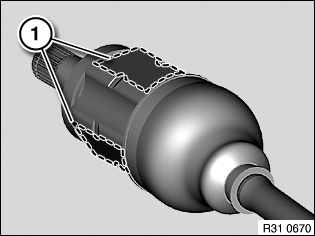

为了能够充分降低摆动轴承，必须校正输出轴，使标记的平面 (1) 之一朝上。

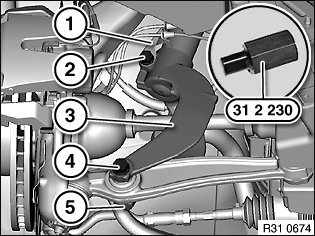

将螺栓 (2) 松开并与支架 (1) 一起拆下。
用专用工具  31 2 230分离减震支柱支架 (3)。
松开螺母 (5)，取出螺栓 (4)。
降低摆动轴承，直到减震支柱支架 (3) 位于减震支柱下面为止。
取出减震支柱支架 (3)，此时要避免损坏输出轴。
安装说明：

保持减震支柱支架在减震支柱上的连接洁净、无油和无油脂。
带垂直动态管理系统的车型： 根据与减震支柱背面上的定位销的间隙校正减震支柱支架。
更新螺栓 (4) 和螺母 (5)。
注意螺栓 (4) 的插入方向。
首先将螺栓 (4)，然后将螺栓 (2) 在 标准位置 上拧紧。
拧紧力矩 31 12 8AZ(在减震支柱上)。
拧紧力矩 31 12 7AZ(在下部横向摆臂上)。
