11 25 530
拆卸和安装或更新所有活塞 (S63)
注意！
如果重新使用柱塞和连杆，必须将它们重新安装在相同位置。
柱塞和柱塞销已配对且只能一起更换。
连杆和连杆轴承盖是断裂剖分的。
通过连杆大头上相同的配对字母标记。
混淆会导致发动机损坏。
一般要更换连杆轴承。
需要的准备工作：
-
拆下
发动机
-
将发动机安装在装配架上。
-
拆下两个
气缸盖。
-
拆下
油底壳。
-
拆下
机油泵。

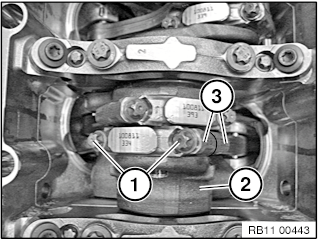

松开螺栓。
拆卸连杆轴承盖。
提示：
连杆和连杆轴承盖是用相同的配对字母标记的。

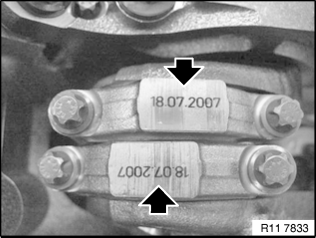

冲压日期始终相对布置。
将连杆轴承盖放置好。
提示：

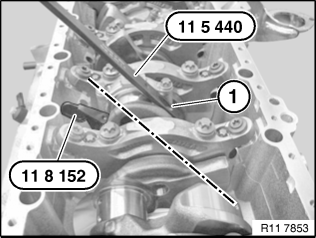

装配和拆卸连杆时，曲轴必须与气缸孔准确在一条直线上 (参见虚线)。
在中心螺栓上定位曲轴。
将专用工具
11 8 152 装入连杆中。

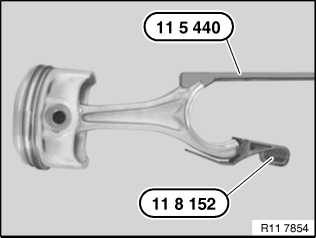

将专用工具
11 5 440 用螺栓 (1) 旋入连杆中。
从气缸盖侧拉出连杆及柱塞。
如有必要，更新连杆。
提示：
也可以单独更换连杆。

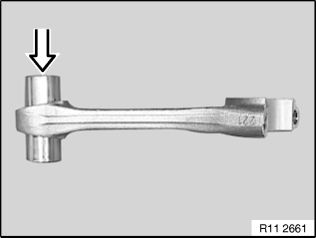

活塞销必须用手以较小的力压入轴套，不允许有明显的间隙。

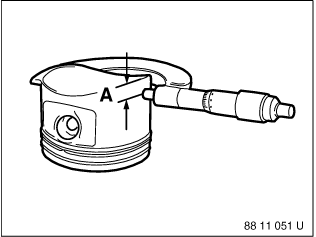

在安装前测量柱塞安装间隙：用千分尺在活塞下边缘的测量点 A 处，与活塞销的轴线成 90° 测量活塞直径。
测量点 A。

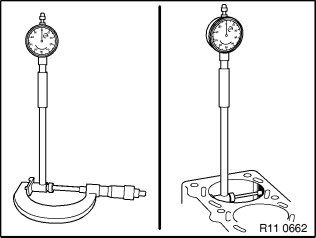

在发动机缸体气缸内径上调整千分尺。将千分尺上的内径测量仪置零。按行驶方向和发动机旋转方向分别测量气缸内径底部、中部和顶部的直径。
气缸孔径。
柱塞安装间隙。
允许的总磨损间隙。
注意！

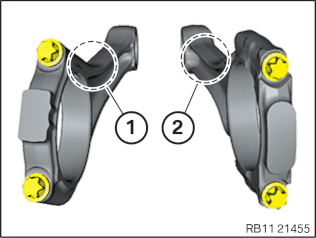

气缸侧连杆 1 至 4 与 5 至 8 在柱塞上的安装方式不同。
提示：
气缸侧柱塞和连杆 1 至 8 完全相同。
柱塞头 (气缸 1 至 4) 上的箭头朝上，连杆上的螺栓连接倾斜朝右。
柱塞头 (气缸 5 至 8) 上的箭头朝上，连杆上的螺栓连接倾斜朝左。
提示：
为使图示更清楚，柱塞已拆下。

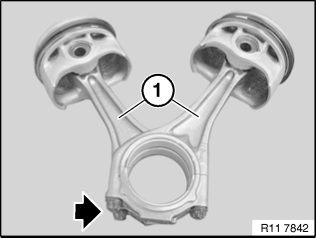

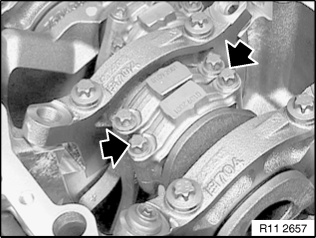

当连杆上的螺栓连接相互平行时 (参见箭头)，连杆在柱塞上安装正确。
安装说明：

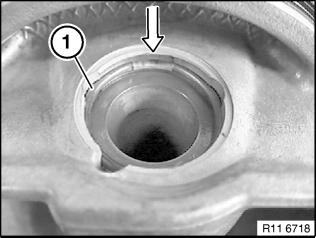

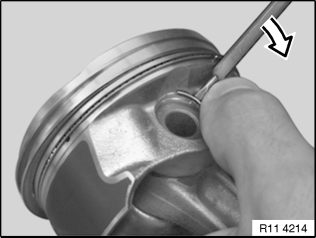

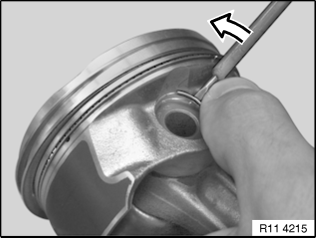

当开口朝上时，说明活塞防松环 (1) 安装正确。
参见图示。
柱塞销必须尚能略微移动。
将专用工具
11 8 151 和
11 8 152 装入连杆。
装入连杆轴承。
在活塞和活塞环上略涂些机油。
柱塞环的开口相互错开约 120°，但不要在柱塞销孔上方。
提示：

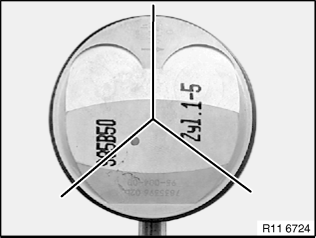

S85 图示。

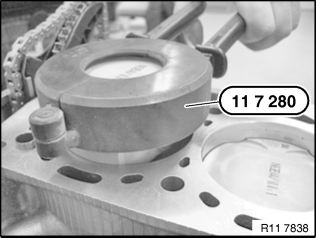

用专用工具
11 7 280 压住活塞环。
安装活塞，使得箭头指向凸轮轴驱动装置。
注意！
只能用手指压入活塞，不要敲打！
柱塞头上的方向箭头必须指向凸轮轴驱动装置 (行驶方向朝前)。
提示：

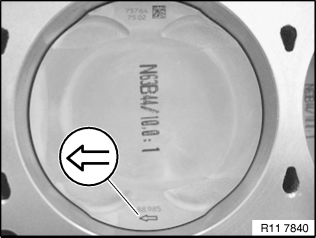

N63 图示。
装配曲柄销和连杆。
拆下专用工具
11 5 440 和
11 8 152。
提示：

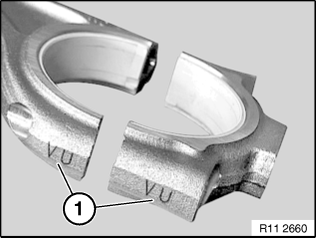

为看得更清楚些，在已拆下的连杆上标明配对字母 (1)。
注意！
连杆和连杆轴承盖是用相同的配对字母 (1) 进行标记的，不得混淆。
安装轴承盖时，配对字母应一致。
在连杆轴瓦上涂机油。
安装轴承盖时，配对字母应一致。
装入新的连杆螺栓。

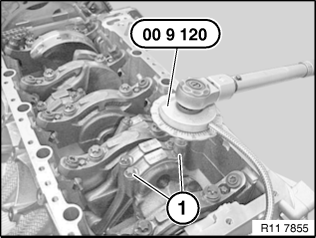

用专用工具
00 9 120 将连杆螺栓 (1) 拧紧。
拧紧力矩 11 24 1 AZ。
在连杆轴瓦上涂机油。
安装轴承盖，应保持配对字母 (3) 一致。
安装连杆螺栓 (1)。
用专用工具
00 9 120 将连杆螺栓 (1) 拧紧。
拧紧力矩 11 24 1 AZ。
