41 00 ... 圆杆 / 六角铆螺母的安装方案
保护措施！

  • 戴上防护眼镜
  • 戴上防护手套


六角 / 圆杆铆螺母（至螺纹 M 8）应使用手动铆接装置 ZS308
注意！

有损坏危险！
不遵守规定可能导致钻头打滑和严重喷漆损坏。

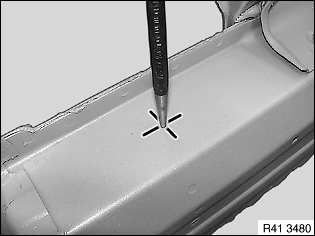

1.
标出孔的位置并在部件上冲眼
注意！

如果不遵守所测定的钻头直径：
  • 圆杆铆螺母的滚花失效
  • 装入圆杆铆螺母时部件将会损坏


测定适当钻头：

根据铆螺母的杆直径，可以使用下一个更大的钻头直径（以 5/10 为步进）。
例如，如果杆直径是 10.1 mm，可以使用 10.5 mm 的钻头）。不能使用 11.0 mm 的钻头。

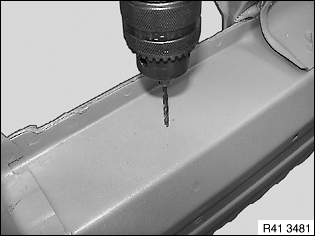

2.
用测定的钻头钻孔并去掉毛刺，必要时先用较小钻头预钻。
3.
清洁部件，如有必要，排除油漆损坏
注意！

为了避免锈蚀，必须通过空腔防腐剂固定切屑！
 遵守 关于防腐蚀的提示。


4.
空腔防腐
注意！

注意制造商的操作说明。
注意铆螺母在部件上的正确定位！


5.使用手动铆接装置安装铆螺母。
提示：

图中所示工具最高适合螺纹 M8。


六角 / 圆杆铆接螺母（最高适合螺纹 M12）应使用手动铆接装置 MB512
注意！

注意制造商的操作说明。
注意六角铆螺母在部件上的正确定位！


使用手动铆接装置安装铆螺母。
提示：

图中所示工具最高适合螺纹 M12（BMW S-Gate 经销商门户的参考说明 - 售后服务 - 零售设备目录）
