61 11 ... 安装左侧侧视摄像机维修导线
注意 操作电线束和导线的提示。
提示：

操作以 E70 为例描述。在其它车型和装备系列上可能有细节偏差。


需要的准备工作：
-
拆下 前部轮罩盖（前部部件和后部部件）
-
拆下 踏板装置饰件

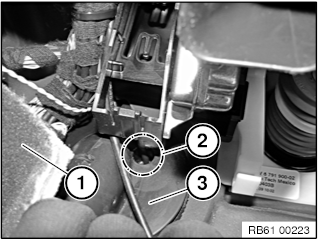

小心向下拉驾驶员脚部空间的地毯 (1) 。用合适的工具打通橡胶密封圈 (3) 的开口 (2) 。

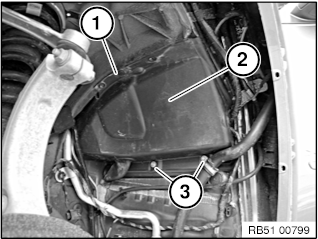

松开夹子 (1) 和螺栓 (3) 。拆卸盖板  (2)。

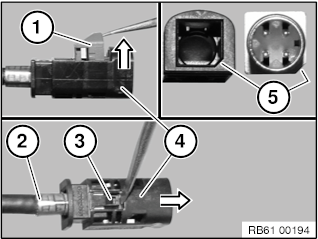

将锁止件（1）用合适的工具沿箭头方向解除联锁。
注意！

有损坏危险！


将锁止件（3）用合适的工具 小心地解除联锁。将插头外壳 (4) 沿箭头方向从导线 (2) 上拔下。
安装说明：

注意设码（5）！



提示：

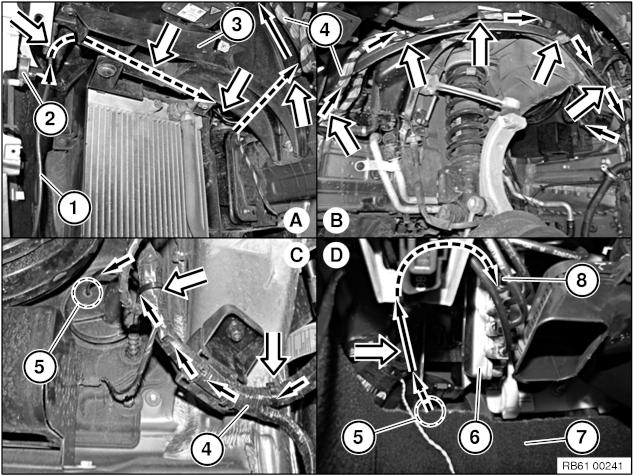

沿着轮罩中的电线束 (4) 将维修导线 (1) 从侧视摄像机 (2) 敷设至驾驶员脚部空间的全景摄像机控制单元 (6)。
在侧视摄像机 (2) 的区域中留出约 10 cm 的过长部分。

将维修导线 (1) 连接到侧视摄像机 (2)。
沿着电线束 (4) 将维修导线 (1) 按照箭头方向敷设到架梁 (3) 后面，并将其固定在箭头标出的位置（图像Ａ,Ｂ,Ｃ,Ｄ）。
将位置 (5) 上的维修导线 (1) 穿过驾驶员脚部空间（图像Ｃ）。
装配维修导线 (1) 。
将维修导线 (1) 连接到全景摄像机控制单元(6) 的插头 (8) （从下往上第四个插接位置，图像Ｄ）。
提示：
把维修导线(1) 可能产生的过长部分敷设到地毯 (7) 下面。
功能检查成功后，分开第一个固定位置上的 损坏电缆的头和尾。
注意！
为了避免湿汽进入车厢内部，用合适的方式从外部密封戳破部位 (5)！
