32 13 066 更新主动转向控制的液压助力转向器
警告！

将发动机用专用工具固定在安装位置，以免脱落。


警告！

吸入机油 有中毒的危险！
眼睛和皮肤接触机油 有伤害危险！



注意！

注意保持绝对清洁。不允许让污物进入液压系统！
用密封塞密封管路接头！


注意！

如果下部转向轴与转向器/转向柱脱开，则扭转方向盘/转向轴可能导致转向柱开关中心损坏！


需要的准备工作：

  • 从机油箱中抽出液压油并妥善处理。
  • 拆下 摆动轴承上两侧的转向横拉杆头
  • 在更新时：拆下 转向横拉杆上两侧的转向横拉杆头
  • 带动态行驶稳定装置的装备系列：拆下 稳定杆上的两根支撑杆
  • 拆下 转向器上的下部转向轴
  • 从前桥架梁上松开 左右下部横向摆臂的螺栓连接
  • 降低 前桥架梁
  • 脱开转向辅助泵背面上的 ECO 阀门的插头连接


小心地降低液压助力转向器。
标记液压助力转向器的高压管路和回流管路的安装位置。
松开带孔螺栓 (1)。
从液压助力转向器上拆下高压管路 (2) 和回流管路 (3)。
安装说明：

更新所有密封环。
根据标记校正高压管路和回流管路，并拧紧带孔螺栓。
拧紧力矩 32 41 5AZ (高压管路)。
拧紧力矩 32 41 6AZ (回流管路)。


将液压助力转向器与电线束在侧面从发动机支架和前桥架梁之间取出。

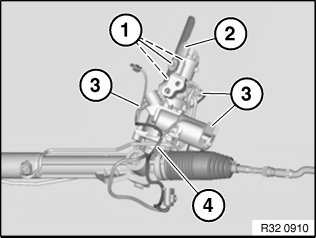

如有必要，松开螺栓 (1) 并拆下隔热板 (2)。
脱开插头连接 (3) 并拆下连接导线 (4)。
安装说明：

拧紧力矩  32 00 2AZ。


装配完成之后：
  • 向两个方向旋转方向盘至极限位置。此时安全气囊指示灯不得亮起。
  • 加注 液压系统并排气
  • 检查管路接头是否不密封
  • 进行 底盘测量
  • 进行 主动转向控制的调整
  • 进行 动态行驶稳定装置试运转
