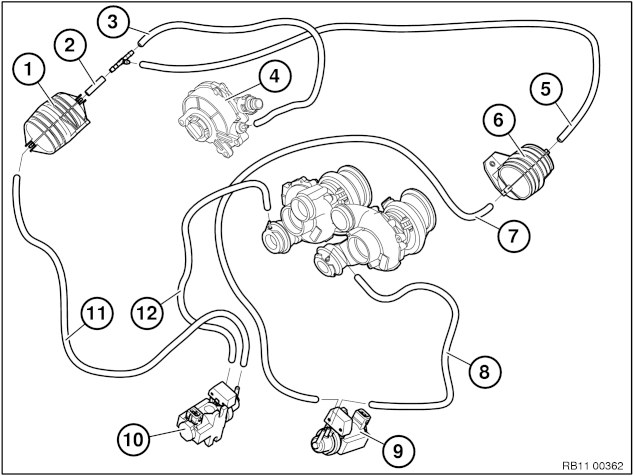

11 65 真空控制连接图 (S63)

1
真空储能器 (1) 气缸 1 到 4。
2
连接件 (2) 真空储能器 (1) T 形连接件。
3
真空泵 (4) 上的 黑色真空管路 (3)。
4
真空泵 (4)。
5
连接件 (5) 真空储能器 (6) 7 个 T 形连接件。.
6
真空储能器 (6) 气缸 5 到 8。
7
气缸列 2 的气缸 5 到 8 连接 (VAC) .到压力变换器 (9) 的 黑色 真空软管 (7)。
8
压力变换器 (OUT) 接头上的 黑色/蓝色真空软管，气缸列 2 用于连接气缸 5 到 8 的减压装置阀门低压箱。
9
电气动压力变换器 (EPDW) 气缸 5 到 8。
10
电气动压力变换器 (EPDW) 气缸 1 到 4。
11
气缸列 2 的气缸 5 到 8 连接 (VAC) .到压力变换器 (9) 的 黑色 真空软管 (7)。
12
压力变换器 (OUT) 接口上的 黑色/红色真空软管，气缸列 1 用于连接气缸 1 到 4 的减压装置阀门低压箱。
安装说明：

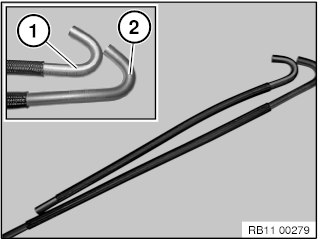

标准真空软管更换为成型软管。


用于气缸 1 到 4 的成型低压软管 (1) 典型颜色为红色。
用于气缸 2 到 8 的成型低压软管 (5) 典型颜色为蓝色。

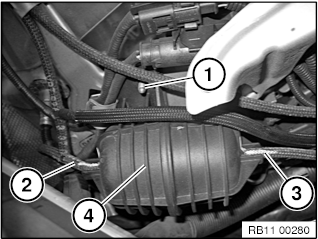

气缸 1 到 4 的真空存储器螺栓连接 (1)。
真空泵接头 (2)。
电气动压力变换器 (EPDW) 的接头 (3)。
气缸（1 到 4）真空存储器 (4) 。

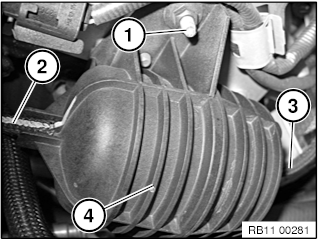

气缸 5 到 8 的真空存储器螺栓连接 (1)。
电气动压力变换器 (EPDW) 的接头 (2)。
真空泵接头 (3)。
气缸（5 到 8）真空存储器 (4) 。

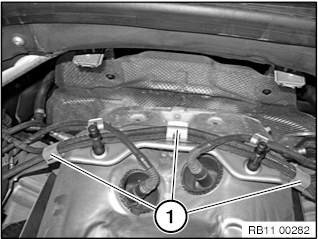

真空管路固定夹 (1)。
安装说明：

注意正确的安装位置。

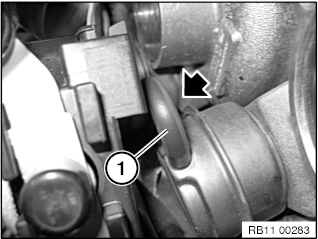

拉开气缸 5 到 8 废气涡轮增压器的成型软管 (1)。
典型颜色为黑色/蓝色。

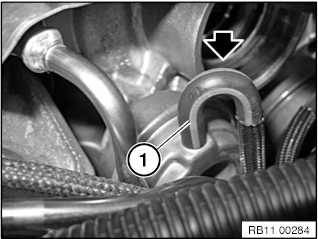

拉开气缸 1 到 4 废气涡轮增压器的成型软管 (1)。
典型颜色为黑色/红色。

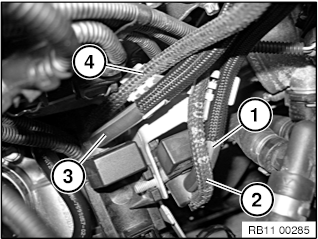

接头 (1) 气缸 5 到 8 OUT 接头的典型颜色为蓝色。
接头 (2) 气缸 5 到 8 VAC 接头的典型颜色为黑色。
接头 (3) 气缸 1 到 4 OUT 接头的典型颜色为红色。
接头 (4) 气缸 1 到 4 VAC 接头的典型颜色为黑色。
安装说明：

注意诊断说明。
执行废气涡轮增压器测试。
