65 83 580 拆卸和安装或更新车辆通信电脑 (CCC) 的 DVD 光盘驱动器

需要的专用工具：

  • 12 7 192
注意！

应注意有关 静电损坏防护 (静电放电保护) 的提示！
有损坏危险！
将汽车通信计算机放在专用工具 12 7 192（抗静电垫子）上并接地。


需要的准备工作：

  • 部分拆下 CCC 的 CD 光盘驱动器

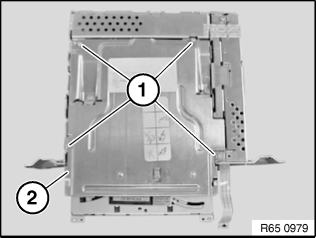

松开螺栓 (1) 并拆下盖罩 (2) 及 CD 光盘驱动器。
安装说明：

注意正确的电缆敷设！

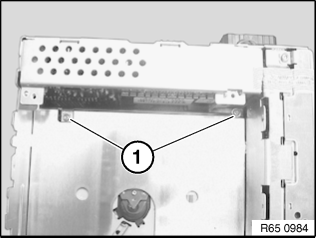

松开螺栓 (1)。

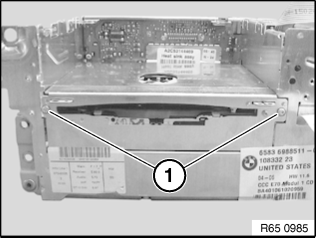

松开螺栓 (1)。
将车辆通信电脑 (2) 置于一侧

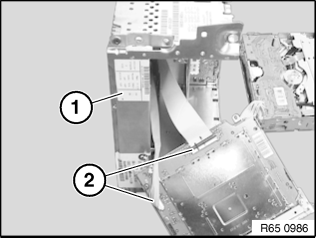

抽出 DVD 光盘驱动器并脱开插头连接 (2)。
安装说明：

注意正确的电缆敷设！


提示：

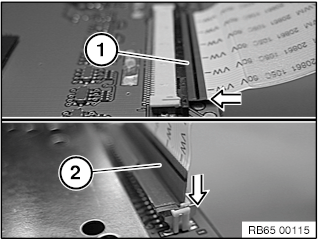

图像R65 0986 中的上部插头连接 (2) 有两种规格：
先前的规格 (1)：水平连接柔性扁平排线
当前的规格 (2)：垂直连接柔性扁平排线
