11 24 571 更新所有连杆轴承 (S63)

需要的专用工具：

  • 00 2 590
  • 00 9 120
注意！

注意曲轴的研磨等级。


需要的准备工作：

  • 拆下所有 活塞


装入新的连杆轴瓦。
每根连杆分别装入一个蓝色轴瓦 (1) 和一个红色轴瓦 (2)。
安装 活塞。
安装说明：

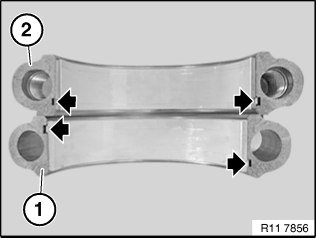

连杆上的轴瓦已设码。


连杆盖 (1) 已装入红色轴瓦，在左侧和右侧固定在轴瓦上 (参见箭头)。
连杆 (2) 已装入蓝色轴瓦，在一侧固定在轴瓦上 (参见箭头)。
检测连杆轴承间隙：
活塞处于下死点位置。
将专用工具  00 2 590 (PG 1 型塑料线间隙规) 置于无油的曲轴上。

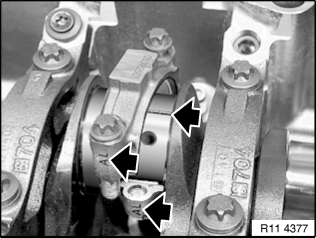

安装轴承盖时，配对号码应一致。
注意！

不要扭转连杆和曲轴。


为检测连杆轴承间隙，使用旧的连杆螺栓。
用专用工具 00 9 120固定连杆螺栓。
拧紧力矩  11 24 1AZ。

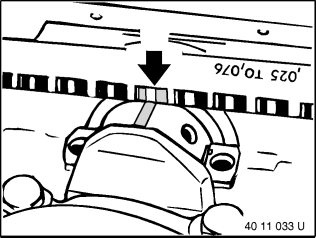

拆下轴承盖，并用刻度尺在受压的塑料线宽度上读取轴承间隙。
连杆轴承间隙。
-
去除塑料线。
-
给曲轴和轴瓦上油。
-
装入新的连杆螺栓。
用专用工具　 00 9 120 拧紧连杆螺栓。
拧紧力矩  11 24 1AZ。
装配好发动机。
