13 53 310 拆卸和安装/更新一个喷油嘴 (S63)

需要的专用工具：

  • 00 1 440
  • 13 0 191
  • 13 0 192
  • 13 0 193
  • 13 0 194
  • 13 0 195
  • 13 0 300
  • 13 0 160
警告！

在车门打开的时候，燃油泵自动打开！
注意气缸盖罩上的警告牌！
断开 蓄电池负极接线 (拆卸时由于短路有燃烧危险)。


警告！

在冷却液温度低于 40°C 时才可在燃油系统上进行安装工作。
使用面部保护装置和防护手套！
喷油嘴随时可能自行喷出高速燃油！
为了降低燃油压力，将抹布放到喷油嘴上并用扳手小心地敲击喷油嘴。
只要燃油压力未降低，就有伤害危险！


注意！

组装时务必遵守螺栓连接顺序和拧紧力矩！
不遵守规定会导致泄漏！


注意！

在高压燃油系统上进行维修工作时，必须注意保持绝对清洁！
带入的污物可能导致系统的功能异常！
  • 不允许任何脏物或异物进入系统。
  • 拆卸前清除导线或零件上的污物。
  • 只能使用不起毛的抹布。
  • 用护罩或塞子封闭燃油系统的所有开口。
  • 高压管路最大允许重复拧紧 10 次。


注意！

喷油嘴无防水功能！
在安装点火线圈盖后才可进行发动机清洗。


提示：

在有灰尘/沙尘的车辆工作条件下，在拆卸喷油嘴前必须清洁喷油嘴安装孔。
对于喷油嘴区域中的沙尘/灰尘污染，注意维修手册 清洁气缸盖！


  • 在有灰尘/沙尘的工作条件下，灰尘和沙尘会在喷油嘴区域中气缸盖上的缝隙、接缝和空腔内沉积。在不遵守的情况下，可能会导致发动机功能故障、损坏和提前磨损/失灵！
  • 注意！在气缸盖罩不密封的空腔中，灰尘、沙尘污垢同样也很有可能侵入。
  • 此处涉及的包括气缸盖中用于安装喷油嘴压紧部件螺栓的螺纹孔。如果不清除污垢，则压紧装置的螺栓或者用于拆卸/安装喷油嘴的专用工具就不能正确拧入，或者会损坏气缸盖的螺纹以及螺栓！
  • 用压缩空气（带有喷嘴的压缩空气喷枪），同时借助吸尘器（窄/尖出风口）彻底清洁螺纹孔。为此，在气缸盖上 - 在黑色检查凸耳（气缸盖罩密封件）区域中 - 用压缩空气交替地吹洗，并且在上部在气缸盖罩中的孔上抽吸，然后反过来操作。如果压紧装置/专用工具的螺栓不能用手顺畅且完整地拧入，则必须重新清洁，直至螺栓可以顺畅且完整地拧入。
需要的准备工作：

  • 拆下 点火线圈


提示：

  • 点火线圈不允许被燃油污染！
    硅酮材料的稳定性会因接触燃油而显著降低，从而可能导致点火线圈失效！因此必须用抹布保护火花塞安装孔，防止燃油进入！
  • 在安装点火线圈前部，用压缩空气清洁火花塞安装孔。
  • 必须保持火花塞安装孔绝对清洁。


  • 拆下喷油嘴上的 高压管路
注意！

戴防护眼镜！
机油和脏物可能溅入眼睛！


在拆卸喷射装置前，清洁并抽吸喷油嘴槽。

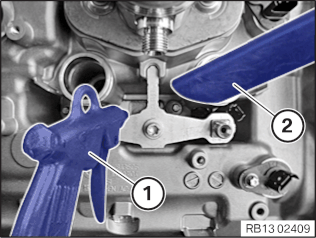

用压缩空气喷枪 (1) 以少许压力吹洗喷油嘴安装孔。
同时用一台防爆吸尘器 (2) 抽吸污染颗粒物。
提示：

下列描述适用于所有喷油嘴。

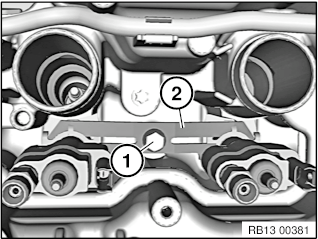

松开螺栓 (1) 并拆下压紧装置 (2)。
拆下喷油嘴 (1)。
提示：

如果拆卸多个喷油嘴，则必须确保将每个喷油嘴重新安装到其原来的安装位置 (气缸)。
请标记喷油嘴。


固定式喷射装置的工作步骤：

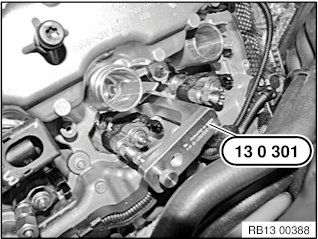

在固定式喷射装置上安装专用工具 13 0 301 或 13 0 302(来自专用工具组 13 0 300)。此时将专用工具下部嵌入喷射装置，上部用滚花螺栓固定到喷射装置入口。

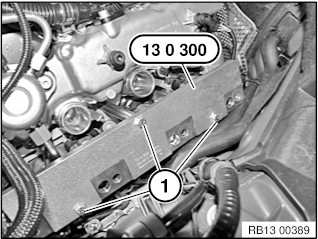

越过带专用工具 13 0 301 或 13 0 302 的固定式喷射装置，安装专用工具 13 0 300。此时将螺栓 (1) 安装到预定的孔内并拧紧。
拧紧力矩 13 53 10AZ。

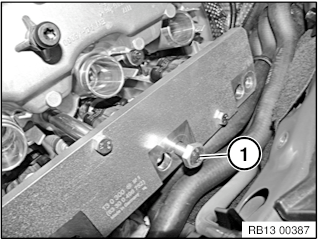

将螺栓 (1) 穿过专用工具 13 0 300 拧入固定式喷射装置上的专用工具 13 0 301 或 13 0 302 中。拧紧螺栓 (1)，直至拉出喷油嘴。
拆卸后用护罩 (1 和 3) 密封喷油嘴喷口和燃油管路接头。
护罩可通过 BMW 零件部购买。
安装说明：

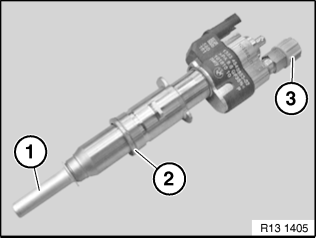

在安装新的喷油嘴时：
  • 使用新的分隔元件 (2)。

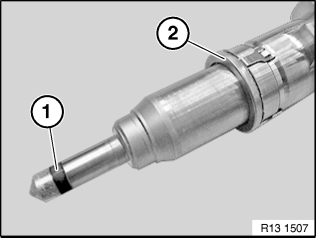

  • 最早在安装前 10 分钟才可拔下喷油嘴喷口上的护罩 (1)。（特氟隆环碰撞开）


安装说明：

在重复利用喷油嘴时：
  • 更换去耦元件 (2)。
  • 更新特氟隆环 (1)。
    在重新安装喷油嘴前，必须更新由于发动机运转而过热的特氟隆环。


更新特氟隆环：
更换特氟隆环 (1) 的前提是必须将手和作业底板弄干净且无油。
避免与喷油嘴喷口 (2) 发生机械接触。

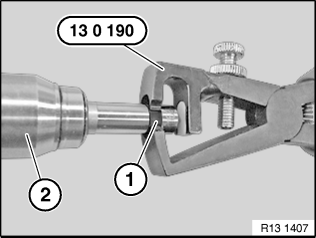

将特氟隆环 (1) 用专用工具 13 0 191 从喷油嘴 (2) 上拆卸。
只允许用不起毛的抹布清除喷油嘴喷口的圆柱形部分上的燃烧残留物。（不要使用超声波或其他辅助工具）
不要清洁喷油嘴喷口！

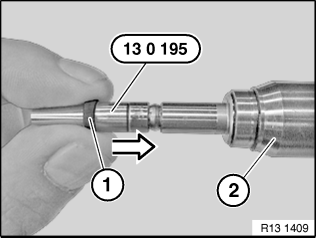

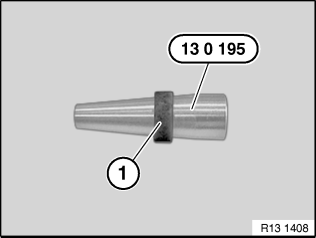

将新的特氟隆环 (1) 推到锥形装配工具 13 0 195 上。
将特氟隆环(1)用手指并借助装配锥  13 0 195 推到喷射装置(2)上。
提示：

  • 不要 借助手指推上特氟隆环。
  • 不要使用润滑辅助工具。
  • 在推上时密封环将扩张。

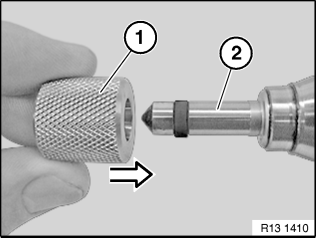

为了将已扩张的特氟隆环调整到安装尺寸，先后将三个直径逐渐变小的装配套筒推到喷油嘴上。
将带有大开口的装配套筒 (1) 首先推到喷射装置 (1) 上。
不要使用润滑辅助工具。

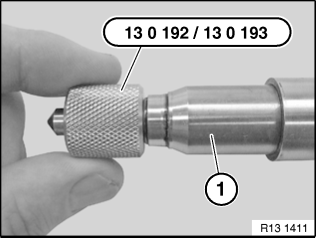

首先将装配套筒 13 0 192（大直径）推到喷油嘴 (1) 上。
然后将装配套筒 13 0 193（中等直径）推到喷油嘴 (1) 上。

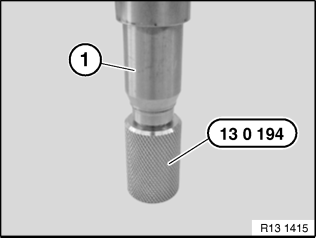

最后将喷油嘴 (1) 压入装配套筒 13 0 194（小直径）中。
安装说明：

在 10 分钟内安装喷射装置或推上护罩（插图 13 14 05）。特氟隆环碰撞开。


喷油嘴的安装：
喷油嘴的安装和拆卸分开描述。
在运转过的发动机中安装喷油嘴前：
  • 检查喷油嘴孔有无污物。
    仅被污染的喷油嘴孔需要清洁。
    注意不要损坏喷油嘴！
  • 清洁喷油嘴孔：为此首先将现有喷油嘴不带去耦元件 (2) 而带一个新的特氟隆环 (1) 多次推入喷油嘴孔中，再重新拉出。
    然后必须更新特氟隆环。
  • 清洁气缸盖中去耦元件 (2) 的接触面。
  • 更换去耦元件 (2)。
注意！

喷油嘴油量匹配！


如果更新了一个喷油嘴或在汽缸两侧进行了调换，则必须进行喷油嘴油量匹配。
可借助所谓的匹配值执行喷油嘴油量匹配。

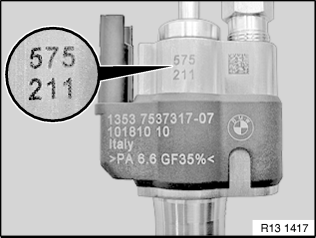

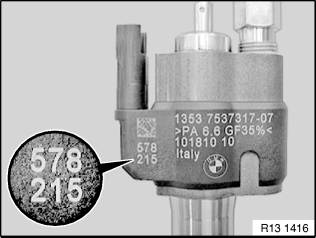

匹配值已分两组，每组三个数字压印在喷油嘴上。
在安装 前必须读取匹配值！
根据喷油嘴的安装位置（气缸）输入匹配值。
如果不进行喷油嘴油量匹配，则发动机可能运转不均匀或无法起动。
喷油嘴油量匹配在本说明的结束处进行介绍。
喷油嘴的安装：
安装说明：

弓形弧朝上安装压紧装置（1）。


喷油嘴的安装：
安装喷油嘴 (1)。
安装压紧装置（2）。
提示：

注意压紧装置 (2) 的正确位置。


注意！

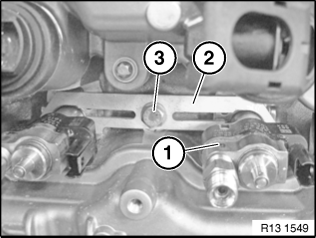

只用手略微拧紧螺栓 (3)，使压紧装置 (2) 松着并在必要时尚能转动喷油嘴 (1)。

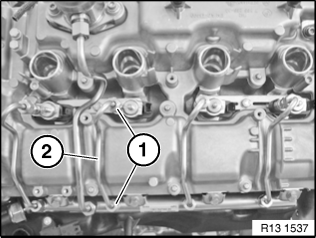

安装高压管路  (2)。这时仅略微拧紧螺母 (1)！
注意！

高压油管 (2) 只可无张力地安装！
为了确保高压管路的无应力安装和防止螺纹损坏，两个螺母必须能够轻松地手工拧上！
如果螺母不能轻松手工拧上，必要时必须略微旋转喷油嘴。

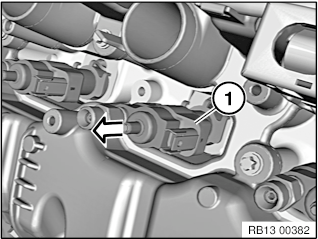

如有必要，沿箭头方向旋转喷油嘴 (1)，直至高压管路的螺母可轻松手工拧上为止。
手动拧紧高压管路的螺母 (2)。
接着拉紧压紧装置 (3) 的螺栓。
拧紧力矩 13 53 5AZ。
遵守拧紧顺序：
  • 首先拧紧喷油嘴上的高压管路。

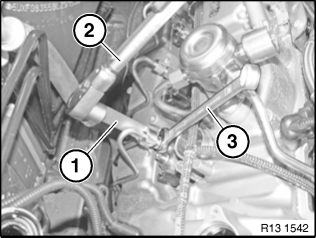

用专用工具 (1) 13 0 161 （自专用工具组  13 0 160）和扭矩 (2) 将螺母在喷油嘴上拉紧。在此过程中要用扳手 (3) 固定住喷油嘴的六角段。
拧紧力矩 13 53 2AZ。
  • 然后将油轨上的高压管路拉紧。

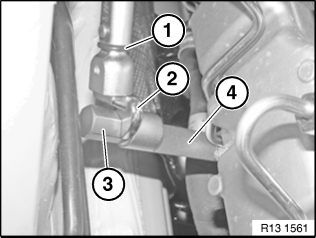

用扭力扳手 (1)、专用工具 (2) 00 1 440、(3) 13 0 162 和 (4) 13 0 161（自专用工具组 13 0 160）将油轨的高压管路拉紧。
拧紧力矩 13 53 2AZ。
执行喷油嘴油量匹配：
-
连接 BMW 诊断系统
-
车辆身份识别
-
选择 "功能选择"
-
选择 "服务功能"
-
选择“发动机电子系统”
-
选择“匹配程序”
-
选择“喷射装置匹配”
-
切换 "检测计划"
-
对于每个更换过的喷油嘴，必须根据安装位置（气缸）输入匹配值。
装配好发动机。
通过 BMW 诊断系统对燃油系统进行排气。
检查燃油系统的密封性。
对 DME 进行功能检查。
