64 52 523
拆卸和安装或更新空调压缩机 (S63)
警告！
受伤危险！
制冷循环回路处在高压下！
避免接触制冷剂和冷冻油。
注意安全提示：
-
有关制冷剂 R 134a 的工作
-
有关冷冻油的工作
注意！
有损坏危险！
只有冷暖空调已按规定充注制冷剂后，才能重新起动发动机。
注意更换压缩机的提示！
注意打开制冷循环回路和更换部件的
提示。
如果冷暖空调敞开时间超过 24 小时：
更新空调干燥剂！
需要的准备工作：
-
排放冷暖空调
-
拆下空调
压缩机传动带
-
拆下
燃油箱通气阀
-
拆下
右前车轮
-
拆下
前部机组防护板
-
拆下
转向器盖板
松开螺栓 (1)。
拧紧力矩
64 53 5AZ。
拆下排气尾管支架 (3) 的吸管 (2)。
松开螺栓 (1)。

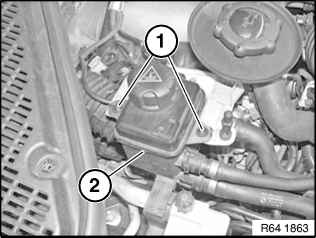

拆下增压空气冷却器 (2) 的热膨胀平衡罐并置于一侧。
松开螺栓 (1)。
拧紧力矩
64 53 3AZ。

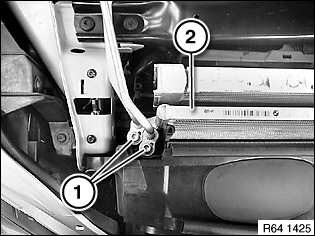

拆下冷凝器 (2) 的制冷剂管路。
安装说明：
更换密封环。
为了无损坏地装配密封环，请使用专用工具
00 9 030。
松开螺母 (1)。
拧紧力矩
51 11 05AZ。

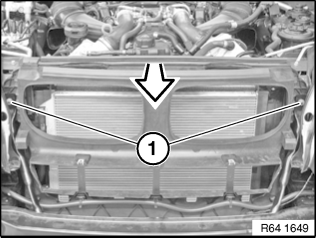

沿箭头方向拉模块支架和冷却器，以便为随后的压缩机拆卸创造相应自由空间。
注意！
有损坏危险！
在接着拆卸压缩机时，例如用铝板盖住散热片进行保护。

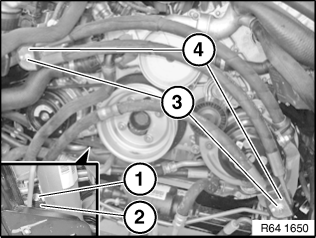

松开支架 (2) 上的螺栓 (1)。
拆下支架 (2)。
拧紧力矩
17 22 03AZ。
松开高压管路支架 (4) 上的螺母 (3)。
拆下高压管路支架 (4)。
拧紧力矩
32 41 07AZ。

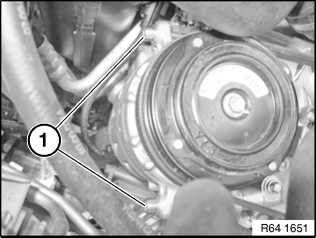

松开螺栓 (1)。
拧紧力矩
64 52 03AZ。
注意！
用专用工具
32 1 270 将压缩机上的开口或管路密封，以避免介质溢出及污染。
提示：

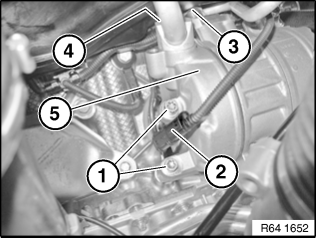

固定住压缩机 (5) 以防脱落。
脱开插头连接 (2)。
松开螺栓 (1)。
拧紧力矩
64 52 03AZ。
降低压缩机 (5)。
松开螺栓 (3) (4) 并拆下制冷剂管路。
安装说明：
更换密封环。
为了无损坏地装配密封环，请使用专用工具
00 9 030。
拧紧力矩
64 52 01AZ。
小心地向前抽出并向上取下压缩机 (5)。
