17 51 001 拆卸和安装 / 更新左侧增压空气冷却器 (S63)
警告！

烫伤危险！
只有当发动机已冷却时，才能进行此项操作！


需要的准备工作：

  • 拆下 隔音板
  • 拆下前部 机组防护板
  • 拆下 风扇罩
  • 排出增压空气冷却器冷却液

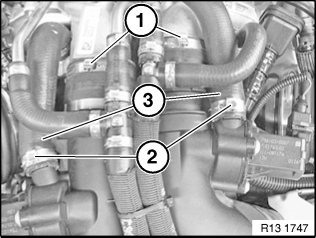

松开夹箍 (1) 和 (2)。
更新夹箍。
将推动循环空气管 (3) 从空气导管拔下。

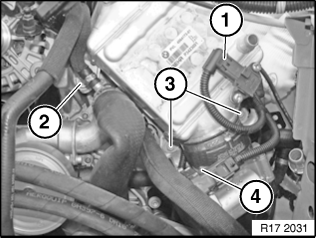

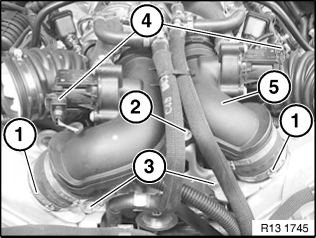

松开夹箍 (1)。
更新夹箍。
松开螺栓 (2)。
拧紧力矩  13 71 13AZ。
松开增压空气冷却器上的螺栓(3)。
拧紧力矩 13 71 6AZ。
松开并拔下插头 (4)。
拆下空气导管 (5)。

注意！

在从增压空气冷却器上松开冷却液软管时注意，节气门管接头上的插头要继续插着。冷却液不允许进入节气门管接头上的插头连接中。

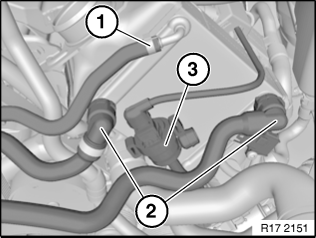

松脱并拔出冷却液软管 (1) 和 (2)。
更新损坏的夹箍。
将燃油箱排气管 (3) 从增压空气冷却器上拆下。
松开并拔下插头 (1)。
松开螺栓 (2)。
拧紧力矩 13 71 6AZ。
松开螺栓 (3)
拧紧力矩 13 71 6AZ。
松开节气门单元上的夹箍 (4)。
拧紧力矩 13 71 7AZ。
向上拆下增压空气冷却器。
工作结束后，应为增压空气冷却器加注冷却液。
为 增压空气冷却器冷却系统进行排气。
检查冷却系统的密封性。
装配好发动机。
