52 14 886 更新左侧或右侧防撞车主动式头枕发气筒（自 2010/06 起）
警告！

注意处理安全气囊模块及燃爆式安全带拉紧装置的 安全规定。
不正确的操作会触发碰撞主动式头枕并造成伤害。


关闭点火开关！
需要的准备工作：

  • 断开 蓄电池负极导线
  • 尽量向上调整头枕
  • 此维修工作需要一个助手


注意！

燃爆式技术更新最多允许进行 5 次。
触发次数通过头枕支架上的标签标明。
标签包含在备件范围内。

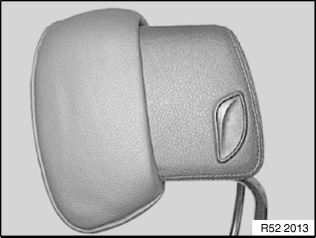

初始情况：
头枕在触发后处于碰撞位置。

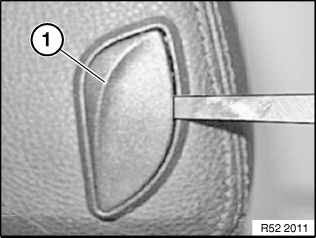

松脱按钮 (1)。
提示：

按钮后面的预紧弹簧。

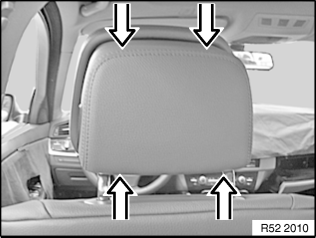

拆下盖板：
上下同时挤压盖板 (1) 并向后拉。
先是左边，后是右边。

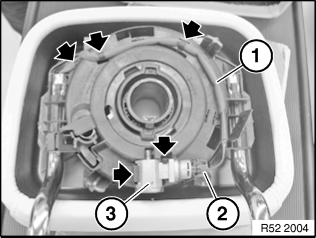

拔下燃爆式装置：

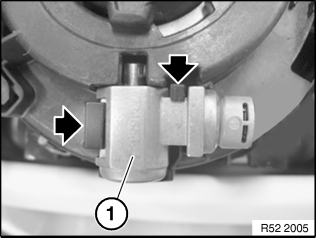

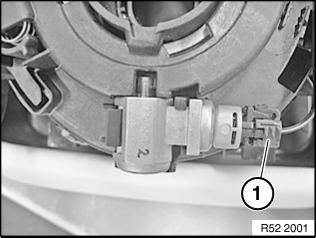

松脱插头连接 (1)。
拆卸燃爆式装置：
松脱固定点上的燃爆式装置 (1)。
安装燃爆式装置的工作步骤：
将头枕推到一起：

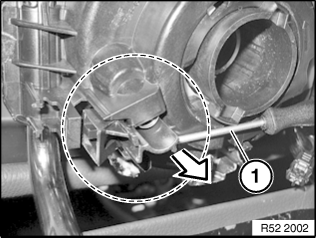

用螺丝起子 (1) 将按钮的解锁机构完全拉出。
保持解锁机构的位置。
提示：

此维修工作需要一个助手

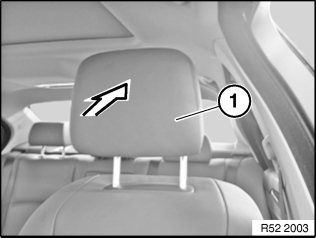

用力向后推头枕 (1) 的前部部件到极限位置。
保持压住位置。
一直压住头枕，直至空出燃爆式装置中标记的安装区域。
安装燃爆式装置：
在空闲区域安装燃爆式装置 (1) 的开口销。
用力夹紧燃爆式装置 (1)。
安装说明：

注意燃爆活化剂的正确位置和嵌入。


敷设导线束：
将导线束 (1) 无张力固定在支承件中。
连接和锁定插头连接。

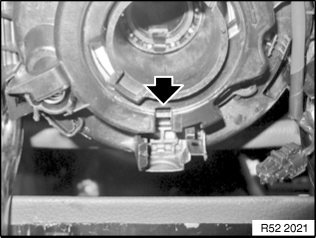

再次检查锁止凸耳中燃爆装置 (1) 的正确位置。
安装盖板：
将盖板卡到支承件上。
必须听到盖板左右嵌入的声音。
安装按钮：

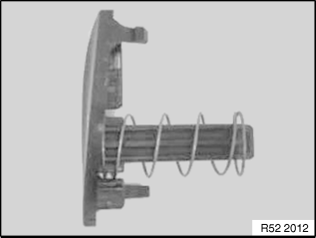

安装带弹簧的按钮。
进行功能检查：
检查舒适度调节。
安装说明：

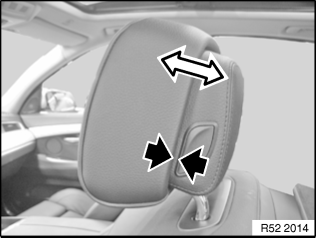

在头枕的前部部件和按钮之间的距离上能够检查正确安装。
完全装入前部部件并比较距离。
