51 16 325 拆卸和安装或更换中间扶手锁
在饰板件上进行维修工作时注意不要（例如由于使用锋利的工具）刮坏或损坏看得见的表面。

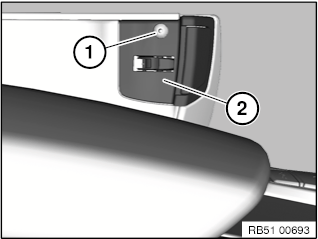

将缓冲挡块 (1) 从中间扶手锁 (2) 中拉出。

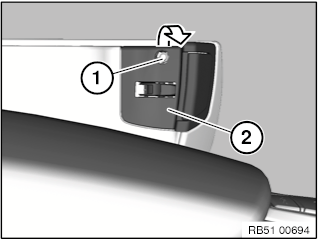

松开螺钉 (1)，沿箭头方向翻出中间扶手锁 (2)，然后将其移去。
安装说明：

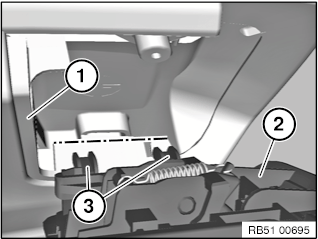

将中间扶手锁 (2) 的固定角铁 (3) 正确钩入在中间扶手内壳 (1) 之中。


提示：

-

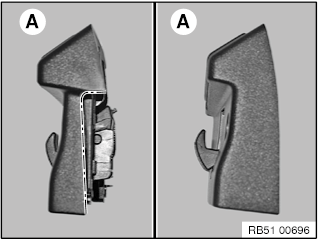

生产时间在 09 年 5 月之前的左侧外壳形状 (A) （有用于橡胶密封件的凹口）*
-
生产时间在 09 年 5 月之后的右侧外壳形状 (A)
* 由于零件技术原因不再供货

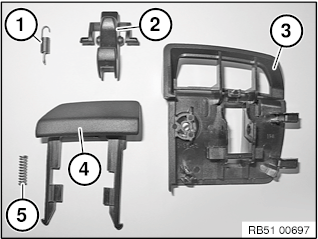

部件一览
1 =
锁钩回位弹簧
2 =
锁钩
3 =
壳体
4 =
按钮
5 =
按钮回位弹簧
更新时
提示：

截止到生产时间 05/09 之前，仅可在壳体 (3) 未受损的情况下更换锁。
重新使用壳体 (3)。必须将零件 (1, 2, 4 和 5) 重新安装到之前的壳体 (3) 之中。


生产时间 05/09 之前的辅助工作：

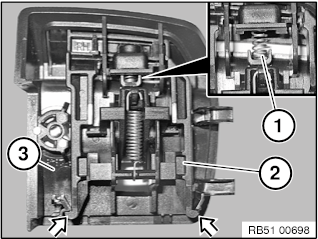

沿箭头方向脱开按钮 (2)，然后从壳体 (3) 中将其抽出。
安装说明：

正确安装按钮回位弹簧 (1)，检查按钮 (2) 的功能。

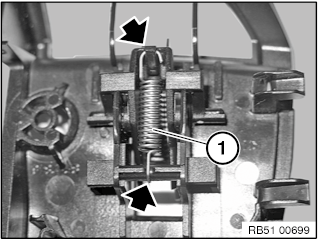

小心取下锁钩回位弹簧 (1)。
安装说明：

测试锁钩回位弹簧 (1) 的功能。

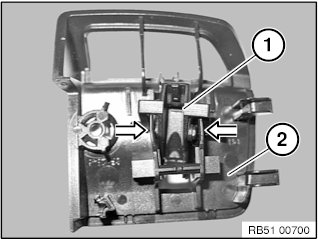

从轴承中撬出锁钩 (1)，然后从壳体 (2) 中将其抽出。
在新零件上重复执行这些辅助工作。
安装说明：

将从新零件上拆下的零件安装到之前的壳体 (2) 之中。
