61 11 200 安装倒车摄像机 (TRSVC) 的维修导线
注意 操作电线束和导线的提示。
需要的准备工作：
-
拆卸和安装 后行李箱盖饰板
-
拆卸和安装右侧 车顶柱后部（D 柱）饰件
-
拆卸和安装 右侧行李箱轮罩饰板。
-
拆卸和安装右侧 车门槛板嵌条后部
-
拆卸和安装 右侧 A 柱上的侧饰板脚步空间
-
拆卸和安装 踏板机构饰板
-
拆卸和安装前部 杂物箱（中央控制台）上的壁毯
松开驾驶员和前乘客侧的螺栓 (1) 并取下空气道 (2)。
将锁止件（1）用合适的工具沿箭头方向解除联锁。
注意！

有损坏危险！


将锁止件（3）用合适的工具 小心地解除联锁。将插头外壳 (4) 沿箭头方向从导线 (2) 上拔下。
安装说明：

注意设码（5）！

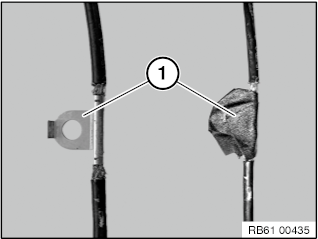

将维修导线处的接地（1）脱胶，以避免铺设过程中造成损坏。

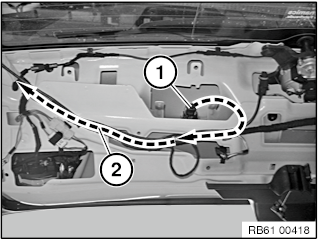

拔下插头 (1)，捆扎在导线束 (2) 上后放到旁边。
将维修导线插到摄像机上，沿着导线束 (2) 铺设并固定。

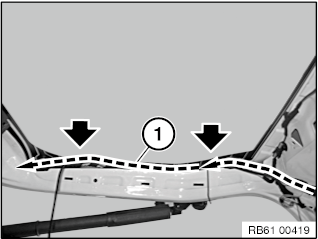

在插图中标记的位置处松脱导线束（1），然后从后备箱盖上松开。
沿着导线束 (1) 铺设并固定维修导线。
将导线束 (1) 固定到后备箱盖上。

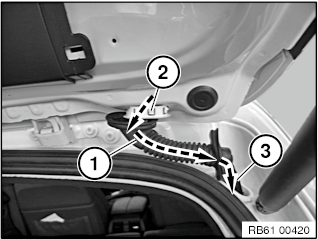

将橡胶密封圈 (1) 从车身和后备箱盖中松脱。
将导线槽 (2) 从后备箱盖中松脱。
借助拉入帮助，将维修导线穿过导线槽 (2) 和橡胶密封圈 (1) 铺设。
打开磨损防护装置 (3) 并将维修导线导入车厢内部。
关闭磨损防护装置 (3)。
安装橡胶密封圈 (1) 和导线槽 (2)。
沿着导线束 (1) 铺设并固定维修导线。
松开接地点 (2) 并固定维修导线。

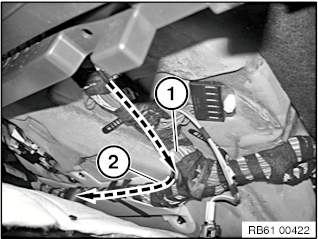

沿着导线束 (1) 铺设并固定维修导线 (2)。
抬起后部门槛臂架区域中的地毯。
取下嵌入件（2）。
打开电缆盒 (1) 并铺设和固定电线束上的维修导线。

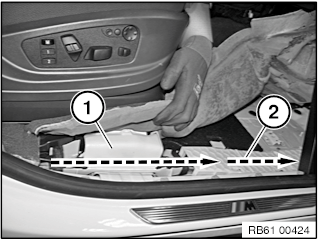

抬起前部门槛臂架区域中的地毯。

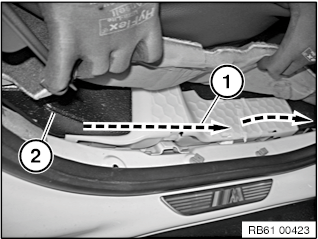

打开电缆盒（1 和 2）并铺设和固定电线束上的维修导线。

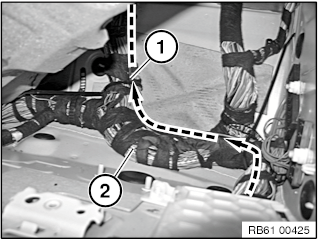

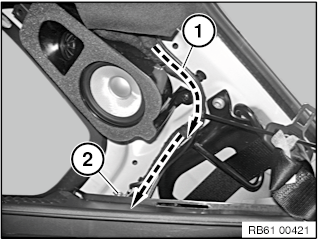

在电线束 (2) 的脚部空间中铺设并固定维修导线 (1)。

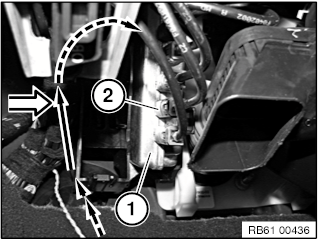

冷暖空调器 (2) 下方的维修导线 (1) 从前乘客脚部空间引入到驾驶员脚部空间中。
维修导线沿冷暖空调 (1)、泡沫塑料 (2) 和地毯 (3) 下方的箭头方向敷设。
沿着箭头方向铺设并固定维修导线。
插头 1
右侧保险杠摄像机
插头 2
右侧外后视镜摄像机
插头 3
倒车摄像机
插头 4
左侧保险杠摄像机
插头 5
左侧外后视镜摄像机
拔下 TRSVC 控制单元上的插头（3）。
将从电线束上拔下的电缆捆扎后放到旁边。
将维修导线插在空闲的插接位置。
提示：

维修导线可能的超出部分敷设并固定到地毯下方。
检测摄像机后，割断旧电缆插头。
