34 21 812 检修左后或右后制动钳 (制动钳已拆下)

需要的专用工具：

  • 00 9 316
警告！

在进行下列操作时，制动钳的柱塞会产生很大的力 (最大可超过
2800 N)。
有伤害危险！


提示：

使用修理套件。
参见 BMW 零件部。

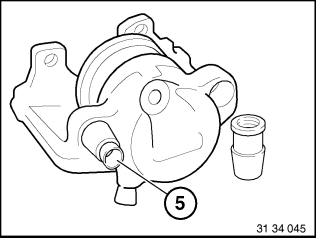

检测导向套筒 (5)，如有必要，安装修理套件导向套筒。

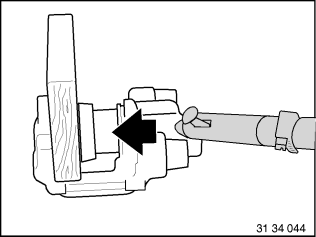

通过连接孔用压缩空气小心地压出活塞。
在制动钳凹口处放置护板 (例如硬木或硬毡) 来保护柱塞。
不要用手指固定柱塞 - 夹住危险！
顶出防尘套 (1)。

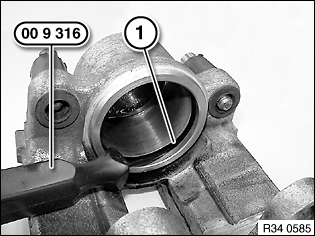

用专用工具  00 9 316 小心地取出密封环 (1)。
用酒精清洁制动缸孔和部件，并用压缩空气干燥。
小心地检查制动缸径、柱塞和法兰表面是否有损坏。不容许对制动缸和活塞进行机械加工。
装入新的密封环。
安装说明：

在制动缸孔、柱塞和密封环上略微涂 Ate 制动缸涂膏，
参见 BMW 维修消耗材料。

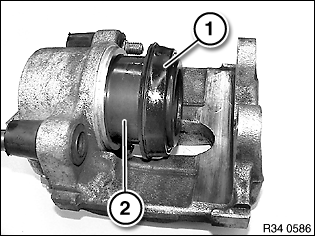

将防尘套 (1) 装入活塞 (2) 的环槽中。
将活塞压入制动缸孔中。
注意！

不要让制动器活塞歪斜。


均匀用力，在制动钳壳体上将防尘套 (1) 压至极限位置。
安装说明：

防尘套和制动钳壳体之间必须保持干燥。不允许接触 Ate 制动缸涂膏或制动液，以确保防尘套位置正确。
