11 13 010
拆卸和安装/更换油底壳上部分 (S63)
需要的准备工作：
-
排放发动机油
-
将发动机固定在
安装位置
-
降低
前桥
-
拆下
前驱动桥
-
拆卸
油底壳下部分
-
松开机油滤清器上的
进油管路和回流管路
-
松开油底壳上的进油管路和回流管路支架
-
拔下油压开关的插头
-
松脱油底壳上的电线束

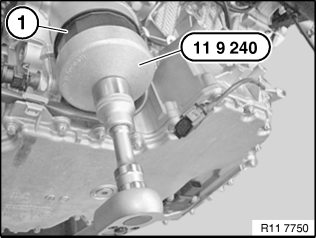

用专用工具
11 9 240 拆下机油滤清器盖与机油滤清器 (1)。
拧紧扭矩：
11 42 1AZ。

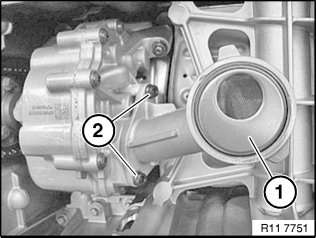

松开螺栓 (2)。
拆下吸油管 (1)。
拧紧扭矩：
11 41 1AZ。

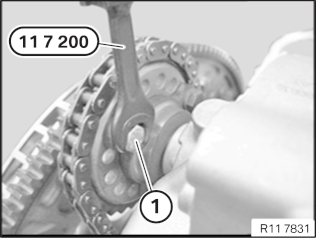

用专用工具
11 7 200 将所有螺母 (1) 松开。
拧紧扭矩：
11 41 5 AZ。
取下机油泵驱动轮。
提示：
图示为已拆下发动机

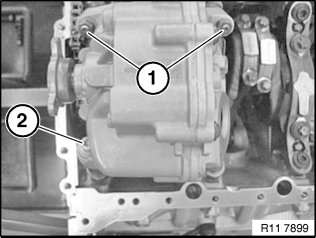

松开螺栓 (2)。
注意！
标记螺纹支撑轴套，该轴套不得调整。
调的过紧的正时链会导致油泵损坏。
松开螺母 (1)。
拆下机油泵。
安装说明：
拧紧扭矩：
11 41 2AZ。
安装说明：后轮驱动
用专用工具
11 4 470 清洁密封残余的密封面。
通过螺丝攻清洁所有螺纹。
订购号码 81 43 0 402 559
更新密封件。
在更换油底壳时重新安装油压开关。
和另外一个人一起接合油底壳，装入 M8x28 螺栓
1 和
2（无微密封），使用的扭矩为
5 Nm。

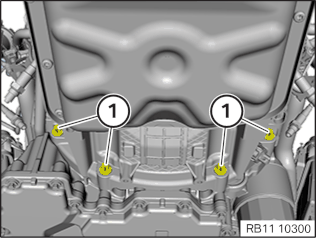

以 5 Nm 的扭矩在变速箱侧拧紧所有螺栓 (1)。
安装说明：四轮驱动

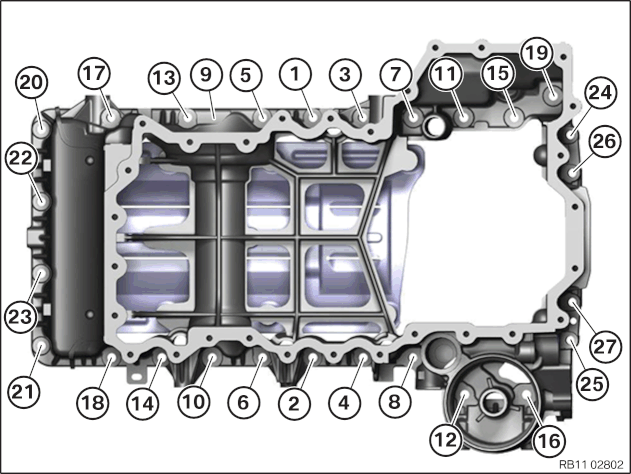

按照顺序
3 至
27 用
27 Nm 固定所有螺栓。
用螺栓 1 和 2 更换微密封螺栓，并用
27 Nm 拧紧。
按照顺序
1 至
27 用
27 Nm 重新拧紧所有螺栓。
