36 11 533 拆卸和安装或更换车轮电子系统 RDC（I 代）

需要的专用工具：

  • 00 2 190
注意！

在拆卸或安装前，必须检查安装的是哪一代 RDC 车轮电子系统！ (参见 BMW 备件目录)
如果拆下车轮电子系统，则必须更新整个气门。
本说明描述 (旧款) 两次拧入式气门的安装。 该产品在有库存的情况下仍可使用。
一倍吸合阀参见维修说明


提示：

有两种不同的车轮电子系统。 车轮电子系统 SP303 必须配合 RDC-01 和制造年份为 06 年 3 月以后的 RDC-02 使用。
第 3 代车轮电子系统必须配合制造年份为 09 年 9 月以后的 RDC-LC 使用。

如果使用了轮胎密封剂，则必须更新车轮电子系统。

拆下轮胎后，不要用高压清洗设备清洗安装了车轮电子装置的轮辋。

安装新的带阀门的车轮电子系统前，请先清洁轮辋阀门孔。

不要用溶剂、清洗剂等清洗车轮电子系统。 如果不干净，只能用一块清洁的布擦拭。

不要用压缩空气清洁车轮电子装置。


需要的准备工作：

  • 拆卸轮胎


车轮电子系统 SP303 RDC-01 和 RDC-02 的 标记
1
车轮电子系统的发射频率
2
内星形参数
3
BMW 零件号码
4
星形螺栓和锁紧螺母的拧紧力矩
5
管接头螺母的对边宽度
6
车轮电子系统的系列号
7
车轮电子系统的生产日期
用于 RDC-LC 的第 3 代车轮电子系统 标记
1
矩阵码数据
2
BMW 零件号码
3
FCC ID = 无线电许可证
4
车轮电子系统 ID
5
发射频率
6
压力传感器
7
管接头螺母的对边宽度
8
拧紧力矩
9
车轮电子系统的生产日期
提示：

以下插图仅显示车轮电子系统 SP-303 的安装和拆卸情况。 操作指令可毫无差异地同样适用于第 3 代车轮电子系统 ！


拆卸车轮电子系统
用专用工具  00 2 190 松开锁紧螺母，如有必要，在球头的圆柱部分固定住气门芯 (1)。
将气门芯从轮辋中取出。

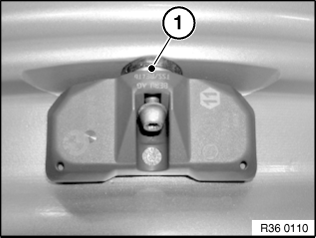

拆下垫圈 (1)。
注意！

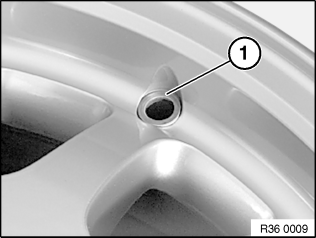

安装新的带阀门的车轮电子系统前，请先清洁轮辋阀门孔！
同时要注意阀门孔的角度！


安装车轮电子系统

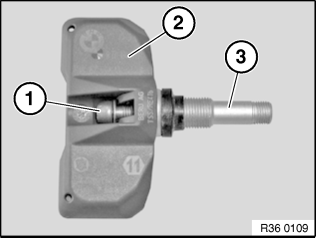

将新内星形螺栓 (1) 插入车轮电子系统 (2) 中并固定。
将新气门芯 (3) 用手在螺栓 (1) 上转动约 3 圈。
提示：

不要拧紧螺栓，车轮电子系统和气门芯必须松驰地连接着。


把带有车轮电子系统的气门芯插入清洁过的气门孔中。
在这种情况下，气门芯球头圆周上的径向孔 (1) 必须朝外以便固定。

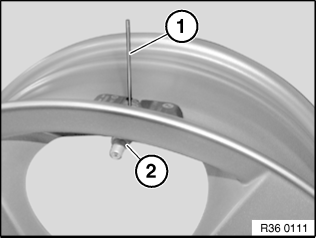

把与气门配套供应的夹具 (1) 插入气门芯上的孔中。
插上新垫圈，将新锁紧螺母 (2) 用手旋上至贴紧。
注意！

螺栓连接必须一次用规定的扭矩拧紧！
螺栓连接无论如何不允许再次拧紧！
拔出固定工具，否则会损坏轮胎！


拧紧锁紧螺母 (2)，同时借助夹具 (1) 防止气门芯扭转。
安装说明：

拧紧力矩  36 11 1AZ。


注意！

螺栓连接必须一次用规定的扭矩拧紧！
螺栓连接无论如何不允许再次拧紧！

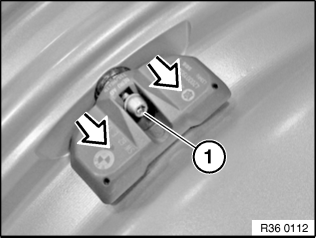

轻轻地把车轮电子系统压入凹形轮缘中并拧紧内星形螺栓 (1)。
安装说明：

拧紧力矩  36 11 2AZ。
