52 16 400 拆卸和安装或更换左或右前部座椅 (运动型 / 电动型) 的座套

需要的专用工具：

  • 52 0 050
需要的准备工作：

  • 拆下 前部座椅
  • 拆下前部座椅靠背的 后面板
  • 拆下前部座椅的 内盖板
  • 拆下座椅调节装置的 组合开关


仅限美国 / 加拿大前乘客座椅（OC3 底板垫）：
当座套损坏时，必须同时更换座套、支撑物和 OC3 垫子。
此规定同样适用于损坏的 OC3 垫子或支撑物，这两个部件只能与座套一起更换。
新座套与支撑物、OC3 垫子一起提供，如有必要，还有座椅加热装置。
安装后必须用 BMW 编程系统许可 OC3 垫子。
不提供单个零件。
许可座位占用识别装置（OC3 底板垫）：
  • 连接 BMW 编程系统
  • 对安全气囊控制单元进行设码
  • 如有必要，删除故障代码存储器的故障记忆
松脱前部座椅上的盖板 (1)。
安装说明：

拆卸盖板的左右铁扣 (1)。
扳开铁扣并在此插入到盖板中。
盖板的铁扣 (1) 嵌入到座椅机械机构的中间槽口。
不允许折断导向凸缘。
如有必要，更换损坏的盖板。


松开螺栓 (1)。
脱开插头连接 (2) 并取下电缆。
向上拆下大腿支撑物 (3)。
取下左右标记区域内的座套 (1)。
取出左右卡子 (2)。
安装说明：

如有必要，更换损坏的夹子。

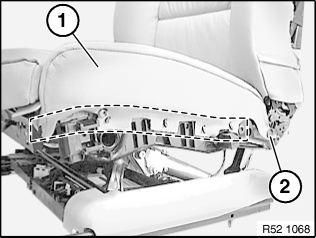

取下区域 (2) 内的座套 (1)。
脱开插头连接 (3)。
将座套 (1) 整个连同支撑物拆下。
在侧面区域内松开纵向接紧索 (1) 的所有夹子。
将装饰线 (1) 向前从座套中拉出。
小心地翻转座套，并松开横向拉紧索 (2) 的夹子。
从支撑物上拆下座套。
注意！

去除座套和支撑物上所有的剩余夹子。

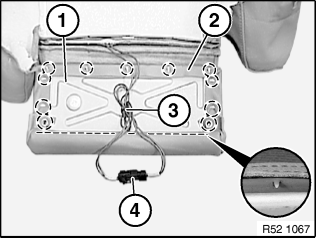

分开电缆捆扎带 (3)。
松脱并分离插头连接 (4)。

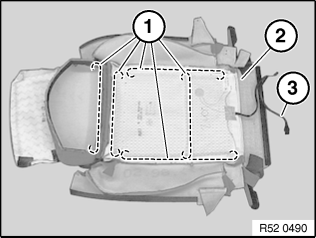

将标记区域内的座套 (2) 从大腿支撑 (1) 上取下。
安装说明：

将新夹子用钳子 52 0 050 弄弯并夹紧。
  1. 支撑物
  2. 夹子
  3. 支撑物上的装饰线
  4. 座套中的装饰线
  5. 座套


更换座套：

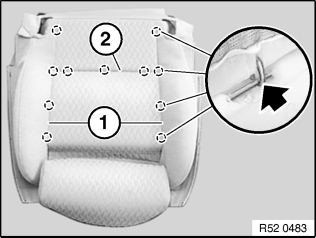

从座套 (2) 中拉出装饰线 (1)。
安装说明：

将装饰线 (1) 插入新座套 (2) 中。如有必要，切割装饰线的定位件。


(3)
座椅加热装置导线
