16 12 001 拆卸和安装/更换燃油油位传感器 (左侧汽油输送单元)
回收！

松开燃油管路时有燃油排出。准备好容器。
盛接排出的燃油并妥善处理。
遵守当地的废弃物处理规定。


注意！

确保工作场地有足够的通风！
避免皮肤接触 (戴手套)！
在燃油箱敞开的情况下进行操作时应注意清洁。燃油箱内的污物可能导致妨碍行驶或者车辆失灵！
在第一次起动发动机前：
  • 燃油箱至少添加 5 升燃油
检查 引流泵的泵送功能。


需要的准备工作：

  • 抽吸燃油箱中的燃油
  • 在配有第 3 座椅系列的车辆中拆卸 后排座椅
  • 拆下 右传感器单元


仅限不配有第 3 座椅系列的 E70：
如图所示仅松脱左右后排座椅(1)并沿箭头方向折叠。
在前部座椅(2)上固定后排座椅。
脱开插头连接 (1)。
拆卸盖板 (2)。
松开螺母 (1)，将保养口盖板 (2) 从燃油箱左半侧上拆下。

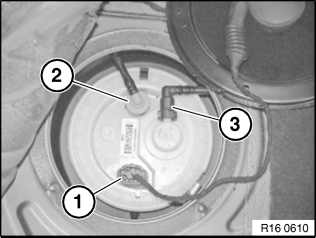

脱开插头连接 (1)。
松开快速接头（2）并拔下燃油进油管路。
松开并拔下排气管的快速接头 (3)。
测量拉紧环 (1) 的间隙尺寸 (A)。
将软管夹圈 (2) 松开并从拉紧环 (1) 上取下。
将拉紧环 (1) 在开口侧压开并拆下。
安装说明：

必须注意维修盖板的正确安装位置。
拉紧环上的凸起 (2) 必须与燃油箱的凸起 (1) 对齐。
维修盖板上的榫头 (3) 必须与拉紧环上的凸起对齐。
必须始终更新带扭矩剪切头的软管夹圈 (4)。
拉紧时，将维修盖板沿箭头方向按压。
拉紧软管夹圈，直至扭力拆卸头 (4) 脱落。


安装说明：

每次都要更新密封条 (1)。

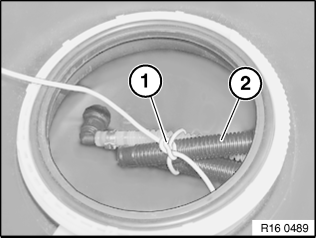

通过右侧维修开口将辅助电缆 (1) 固定到软管套件 (2) 上。
将辅助电缆与软管套件向左弯曲并简化安装。
安装说明：

在导入软管套件时注意，不要损坏燃油箱暗管中的燃油箱排气系统。


将传感器单元 (1) 从燃油箱中取出。

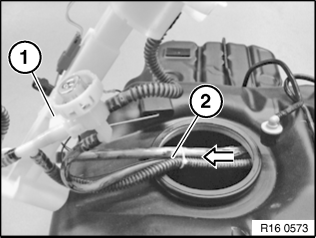

将传感器单元 (1) 与软管套件 (2) 从燃油箱中抽出。
安装说明：

更新传感器单元时，将辅助电缆末端改装到新软管套件上，小心地拉入电缆末端通过燃油箱。


提示：

已拆下燃油箱的插图。
