24 00 023 拆卸和安装自动变速箱 (GA6HP26Z)

需要的专用工具：

  • 00 2 030
  • 23 4 050
  • 24 1 380
  • 24 2 390
注意！

为了避免汽缸本体出现严重损坏，在变速箱螺栓凸出的螺纹 拆卸前务必 检查是否有锈蚀和损坏。
如果螺纹锈蚀，则在 拆卸前 必须对其除锈和清洁。
更新生锈、损坏的螺栓。


不遵守此要求会严重损坏汽缸本体和变速箱。
注意！

结束工作后检查 齿轮油油位。
仅使用认可的 齿轮油。
不遵守此要求会严重损坏自动变速箱！


需要的准备工作：

  • 断开 蓄电池接线
  • 将 发动机在安装位置固定
  • 拆下 集风罩
  • 拆下 排气装置
  • 拆卸前部 机组防护板
  • 拆下 加强板
  • 拆下 前部万向轴


松开螺母。

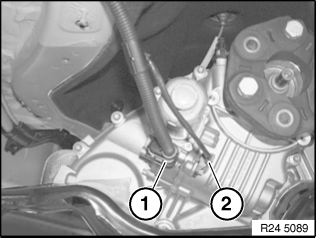

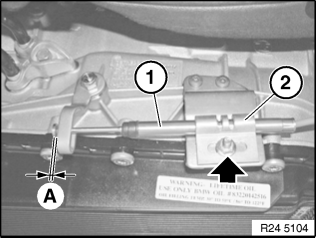

松开拉线 (1)。
安装说明：

  • 松开螺母。
  • 通过支架 (2) 调整拉线，直至达到距离尺寸 A=1 mm。
  • 拧紧螺母。

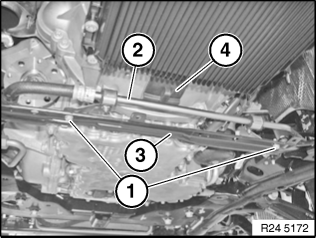

松开螺栓 (1)。
将导线 (2) 固定在横向支撑架 (3) 下面。
拆下盖罩 (4)。

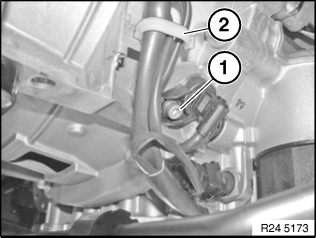

松开螺栓 (1) 并拆下曲轴传感器。
从支架 (2) 中松开电缆。

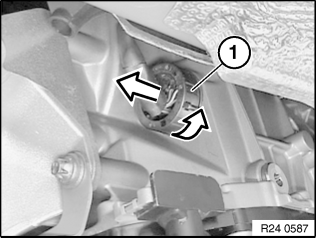

  • 通过转动松开插头 (1) 并拔出
  • 松开支架上的电缆
  • 将专用工具 24 2 390 装入密封套筒中
操作方法已在 机械电子控制系统说明中描述
(注意：遵守重要提示！)

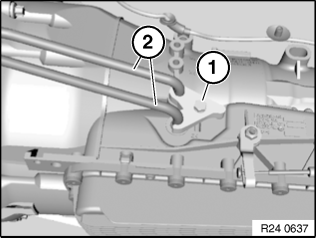

松开螺栓 (1)。
松开连接到变速箱油冷却器的液压管路 (2)。
安装说明：

更换密封环。

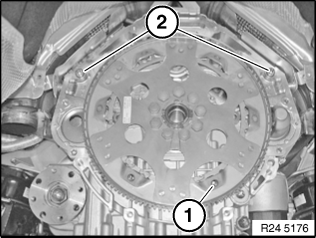

在减震器上旋转发动机，直到可在凹口中看到螺栓 (1)。
松开变矩器的全部 6 个螺栓 (1)。
拧紧力矩 24 40 1AZ。

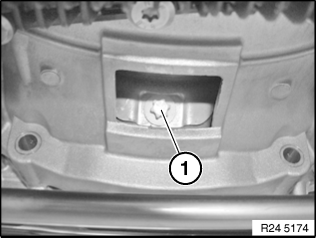

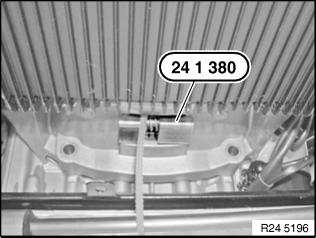

挤压专用工具  24 1 380并装入变速箱壳的凹口中。
松开插头 (1) 和 (2) 并拔下。

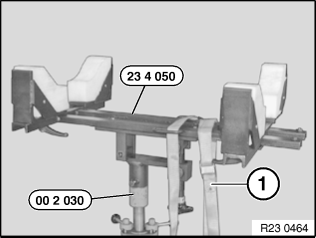

支撑变速箱：
用专用工具  23 4 050、 00 2 030 支撑住变速箱。
将变速箱用张紧带  (1) 固定在定位件上。
操作在 变速箱定位件一章中有描述。
松开螺栓。
拧紧力矩 22 32 4AZ。
松开螺栓 (1)。
拧紧力矩 22 32 5AZ。
拆下横梁。
-
拆下变速箱上的传动轴
-
松开中间轴承。
-
注意：
-
如万向轴弯曲角度过大，便可能导致万向节 / 万向轴损坏！
-
将万向轴捆吊在车辆底板上。
-
在拆卸变速箱时用举升机支撑住发动机。

降低发动机及变速箱。
在降低位置上用发动机定位桥固定发动机和变速箱。
接着支撑变速箱。

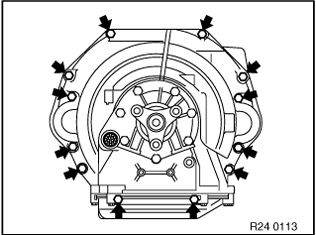

松开螺栓。
拧紧力矩 24 00 1AZ。
松开变速箱法兰连接。
安装说明：

检查配合套 (2) 的位置是否正确。
更新受损的配合套。


安装说明：

转动变矩器，直至变矩器的孔与从动盘的孔对准为止。
把变速箱传动法兰与发动机输出法兰联接起来。
