32 13 065 拆卸和安装主动转向控制液压助力转向器
警告！

将发动机用专用工具固定在安装位置，以免脱落。


警告！

吸入机油 有中毒的危险！
眼睛和皮肤接触机油 有伤害危险！



注意！

注意保持绝对清洁。不允许让污物进入液压系统！
用密封塞密封管路接头！


注意！

如果下部转向轴与转向器/转向柱脱开，则扭转方向盘/转向轴可能导致转向柱开关中心损坏！


需要的准备工作：

  • 从机油箱中抽出液压油并妥善处理。
  • 拆下 摆动轴承上两侧的转向横拉杆头
  • 带动态行驶稳定装置的装备系列：拆下 稳定杆上的两根支撑杆
  • 拆下 转向器上的下部转向轴
  • 脱开转向辅助泵背面上的 ECO 阀门的插头连接



注意！

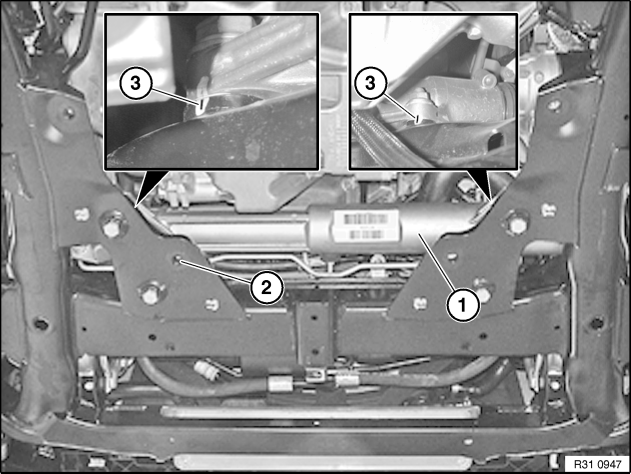

为了避免车轴测量，请标记转向器 (1) 相对于前桥架梁 (2) 的位置！


为此在后部螺栓连接点 (左右) 上画一条宽的白色虚线，然后在上面做一个细的黑色标记 (3)。
  • 降低 前桥架梁

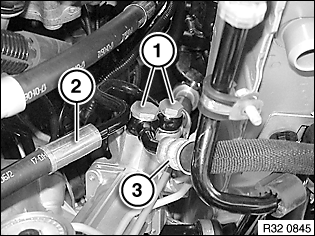

标记液压助力转向器的高压管路和回流管路的安装位置。
松开带孔螺栓 (1)。
从液压助力转向器上拆下高压管路 (2) 和回流管路 (3)。
安装说明：

更新所有的密封环。
根据标记校正高压管路和回流管路，并拧紧带孔螺栓。
拧紧力矩 32 41 5AZ (高压管路)。
拧紧力矩 32 41 6AZ (回流管路)。

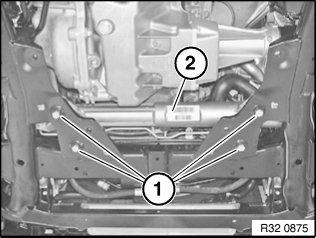

松开螺母并向下取出螺栓 (1)。
将液压助力转向器与电线束在侧面从发动机支架和前桥架梁之间取出。
安装说明：

在安装时注意，要根据拆卸前在前桥架梁上所做标记重新校正转向器。
更换螺栓和螺母。
拧紧力矩  32 00 1AZ。


装配完成之后：
  • 向两个方向旋转方向盘至极限位置。此时安全气囊指示灯不得亮起。
  • 加注 液压系统并排气
  • 检查管路接头是否不密封
  • 进行 主动转向控制的调整
  • 试运行动态行驶稳定装置
