66 31 001 设置 ACC 传感器

需要的专用工具：

  • 36 1 100
必要的专用工具：

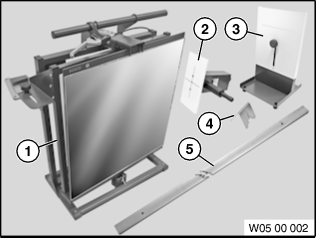

定速控制系统 ACC 的整套调节装置
订货号：81 10 0 021 292
组成：
  1. 整套后视镜
  2. 轮胎激光器
  3. 分瓣光圈
  4. 控制角铁（用于导轨的首次安装）
  5. 导轨
  6. 安装和操作说明（无插图）
提示：

为了固定轮胎激光器，需要一个定位件，此装置不包括在供货范围内。可使用现有 KDS 中的快速卡盘或使用 ACC 车轮支架( 36 1 100)。


提示：

  • 注意对 ACC 调节装置的提示。


提示：

调整 ACC 传感器时连接 BMW 诊断系统并安装 ACC 调节装置。
在诊断中选择 ACC 校准。
-
服务功能
-
底盘
-
ACC 定速控制
-
试运行 ACC 传感器
根据装置随附的安装和操作说明操作 ACC 调节装置。


提示：

BMW 修理厂设备的规划文件中包含关于 ACC 调节装置的其他信息。


如果通过诊断输出一个修正角，基于下列工作步骤将给定一个最大的 ± 1° 修正角。

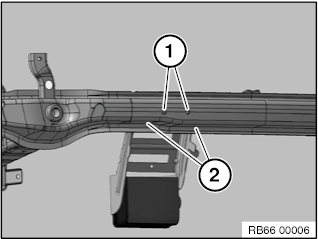

旋动标记位置上的螺栓 (1 和 2)，而不松开。
安装说明：

首先拧紧螺栓 (2)，然后拧紧螺栓 (1)。
拧紧力矩  66 31 2AZ。


输出负修正角：
沿顺时针方向（箭头 2）旋转 ACC 支架 (1) 直至极限位置为止。
输出正修正角：
沿逆时针方向（箭头 3）旋转 ACC 支架 (1) 直至极限位置为止。
当存在故障记录“传感器失调”或怀疑工作面有所损坏时，进行以下工作步骤！
注意！

车辆必须放置在平整的 水平面上！


提示：

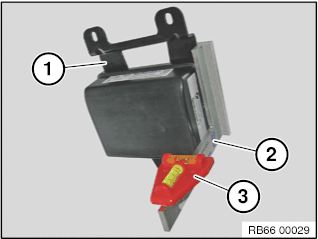

为使示意图更清楚，支架 (1) 处于拆下状态。


如图示添加量角器 (2) 到支架 (1) 上。
侧边长度的极限位置：约 105 mm
使用标准商用水准仪 (3) 检查行驶方向上的垂直位置。
如有必要，更新支架。
