52 16 023 拆卸和安装或更新左或右前部座椅的大腿支撑调整装置

需要的专用工具：

  • 00 9 325
驾驶处于最上位置的前部座椅。

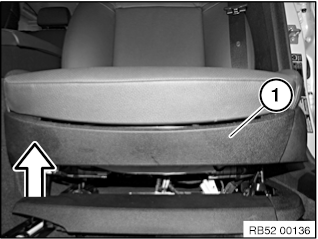

用专用工具   00 9 325 在内部开端处 (箭头) 松脱盖板 (1)。

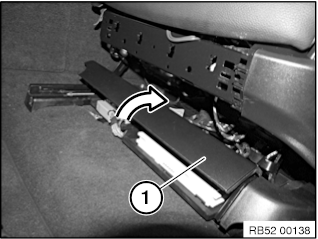

将盖板 (1) 向上折叠并松脱。

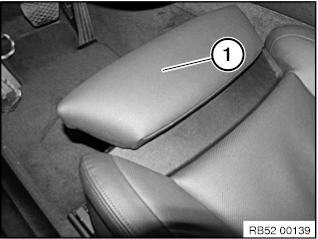

将大腿支撑 (1) 调至最前。
松脱插头连接 (1)。
松开螺栓 (2)。
向上取下大腿支撑。
安装说明：

装入涂抹 Loctite 后的螺栓 (2)。


用专用工具 00 9 325 向上松脱并取下盖板 (1)。
安装说明：

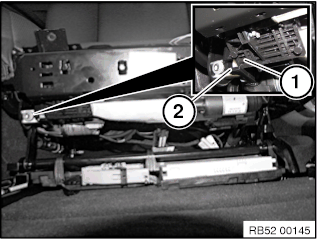

固定座椅骨架内的导向销 (2) 并卡入挡板 (1)。


脱开插头连接 (1)。

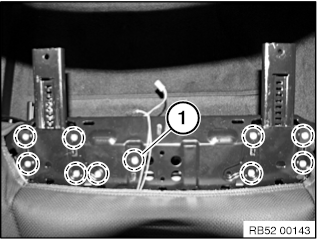

松开螺栓 (1)。

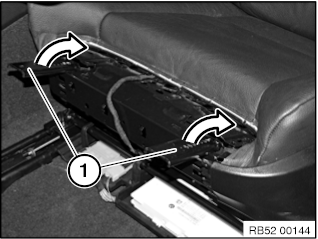

沿箭头方向把调整装置 (1) 和电动马达一并举起并向下抽出。
安装说明：

调整装置 (1) 必须平放在支撑物 (2) 上。


安装说明：

注意调整装置在框架(2)上（如所述）的正确嵌入(1)。
