12 51 001 更新发动机电线束部分 (S63)
注意！

应注意有关静电损坏防护 (ESD 保护) 的提示！


注意！

务必重新用螺栓拧紧电缆盒的所有螺栓点！ 一些螺栓点也是 接地点。未按照规定拧紧和固定电线束时，可能导致功能异常和 DME 失灵！


需要的准备工作：

  • 读取 DME 控制单元的故障代码存储器中的故障记忆。
  • 关闭点火开关。
  • 断开 蓄电池负极导线。
  • 拆卸左右 增压空气冷却器。
  • 拆下左右进气 集气箱。
  • 部分拆下喷油嘴和点火开关的 电线束
  • 松开油底壳 发动机油管。


取出膨胀铆钉。
拆下密封件 (1)。
松开螺栓 (2)。
抽出并拆下隔板 (3)。
取出膨胀铆钉。
沿箭头方向松开锁止件。
抽出并拆下新鲜空气通道 (1)。
打开夹子。
沿箭头方向松开锁止件 (1)。
拆卸盖板  (2)。
解除联锁并拔下 DME 控制单元的所有插头 (1)。
松开并拔出电控箱风扇的插头。
松开并拔出插头连接板 (2) 的所有插头。
松开插头连接板 (2) 并向上拆下
松开并拔出插头连接板 (3) 的所有插头。
松开插头连接板 (3) 并向上拆下
安装说明：

在更换电线束时，如有必要，进行改装插头连接板 (2) 和 (3)。


松开螺栓并拆下支架 (1)。
沿箭头方向松开并拆下隔板密封件的上部件 (2)。
将电线束套管 (3) 从隔板密封件的下部件中和从电控箱中松开。
安装说明：

注意套管的正确位置（水密性）。


松开螺栓 (1)。
拧紧力矩 17 10 7AZ。
将储液罐及定位板放置一侧。
松开螺母 (1)。
拧紧力矩 13 71 9AZ。
从支架上取下左侧真空储能器 (2)，置于一侧。
松开螺母 (1)。
拧紧力矩 13 71 9AZ。
从支架上取下右侧真空储能器 (2)，置于一侧。
松开螺栓 (1)。
拧紧力矩 12 51 2AZ。
松开螺栓 (1)。
拧紧力矩 12 51 2AZ。
松开电线束 (2)。
松开电线束 (3) 并置于一侧。
注意！

务必重新用螺栓拧紧电缆盒的所有螺栓点。一些螺栓点也是 接地点。


松开螺栓 (1)。
拧紧力矩 12 51 2AZ。
抬起电缆道 (2)。
向上将电缆盒 (1) 从导线支架拔出。
露出电线束 (2)。

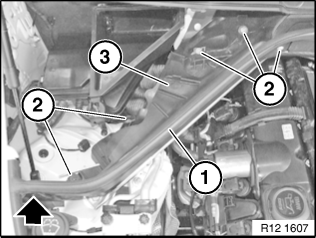

松开螺栓 (1)。
拧紧力矩 12 51 2AZ。
抬起电缆道 (2)。
拆下 冷却液管  (1)。
松开螺栓 (2)。
拧紧力矩 12 51 2AZ。
将电线束 (4) 置于一侧。
松开电线束（3）并置于一侧。
注意！

务必重新用螺栓拧紧电缆盒的所有螺栓点。一些螺栓点也是 接地点。


松开并拔下下列插头和导线

松开并拔出曲轴传感器的插头
变速箱导线束
松开并拔出变速箱的插头
变速箱导线束
松开并拔出油压传感器的插头
变速箱导线束
松开右侧进气凸轮轴的脉冲传感器插头并拔出
变速箱导线束
松开右侧排气凸轮轴的脉冲传感器插头并拔出
变速箱导线束
松开并拔出起动马达的插头
变速箱导线束
松开并拔出油位传感器的插头
变速箱导线束

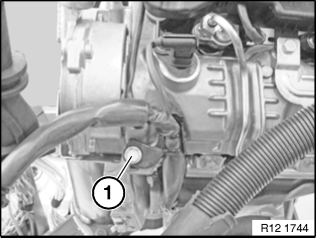

松开接地线。拧紧力矩 12 51 1AZ。
变速箱导线束
解除联锁并拔下左侧和右侧推力循环空气阀门的插头。
发动机导线束
解除联锁并拔下左右高压泵的插头
发动机导线束
松开并拔出左右调控用传感器的插头。
发动机导线束
松开并拔出左右监控用传感器的插头。
发动机导线束
松开并拔出左右燃油高压传感器的插头。
发动机导线束
松开并拔出左右进气压力传感器的插头。
发动机导线束
松开并拔出空调压缩机的插头
发动机导线束
松开并拔出左右爆震传感器的插头。
发动机导线束
松开并拔出左右增压压力传感器的插头。
发动机导线束
松开并拔出冷却液泵上的冷却液温度传感器插头
发动机导线束
松开并拔出冷却液节温器的插头
发动机导线束
松开并拔出压力变换器的插头
发动机导线束
松开并拔出左右节气门管接头的插头。
发动机导线束
松开并拔出左右凸轮轴调整电磁阀的插头。
发动机导线束
松开并拔出涡轮增压器冷却液泵的插头
发动机导线束
解除联锁和拔下废气涡轮增压器的插头
发动机导线束
松开并拔出发电机的插头
发动机导线束
松开并拔出右侧进气凸轮轴的脉冲传感器插头
发动机导线束
松开并拔出右侧排气凸轮轴的脉冲传感器插头
发动机导线束
松开并拔出燃油低压传感器的插头
发动机导线束
松开并拔出增压空气冷却器的冷却液泵插头
发动机导线束
如有必要，从夹子上松开电线束。
抽出并拆下电线束。
安装说明：

检查电线束敷设。
检查插头连接的位置是否正确。
检查存储的故障信息。
删除故障代码存储器的故障记忆。
