54 10 050 拆卸和安装或更新玻璃天窗遮阳板的机械机构
需要的准备工作：

  • 拆下 玻璃活动天窗
  • 拆卸 两个玻璃天窗遮阳板
  • 拆下 后部横梁


注意！

有损坏危险！


小心地扳开防松板。

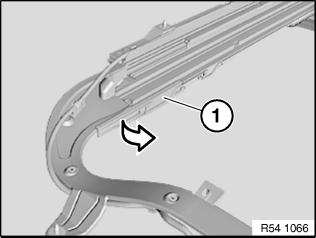

将左右末端挡块 (1) 小心地向下按压并向里从导向槽中松脱。
安装说明：

嵌入前部末端挡块（1）并大力卡入。检查末端挡块相对于导向槽的位置是否正确。如有必要，小心地向上弯折末端挡块。
小心地折回防松板。


注意！

有损坏危险！

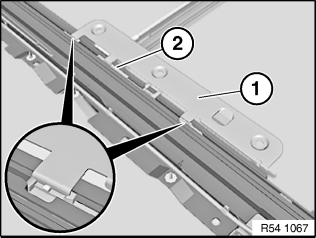

活动天窗衬里盖板 (1) 从前部遮阳板的滑块中松脱。
将活动天窗衬里盖板 (1) 向上从闭锁杠杆 (2) 中拆下。
安装说明：

损坏时必须更新损坏的部件。


将玻璃天窗遮阳板的机械机构向后从导向槽中拉出：

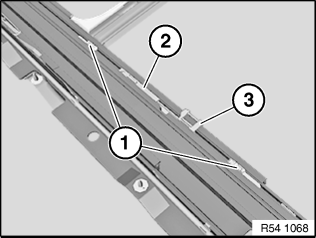

  1. 玻璃天窗遮阳板的滑块
  2. 玻璃天窗遮阳板的闭锁杠杆
  3. 后部驱动电缆板与驱动电缆
安装说明：

注意正确的安装顺序：

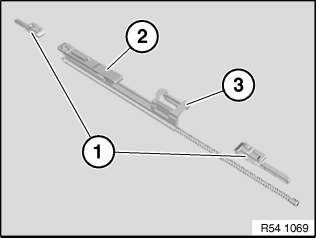

  1. 玻璃天窗遮阳板的滑块
  2. 玻璃天窗遮阳板的闭锁杠杆
  3. 后部驱动电缆板与驱动电缆

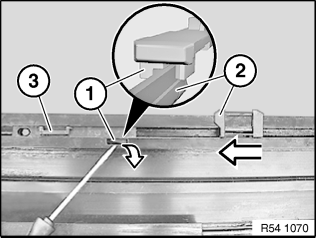

插入玻璃天窗遮阳板（3）的闭锁杠杆，并且
用螺丝起子打开闭锁杠杆 (1)。
将后部驱动电缆板 (2) 推入闭锁杠杆中。
提示：

可通过向后拉驱动电缆板 (2) 检查是否正确推入：
驱动电缆板 (2) 和玻璃天窗遮阳板的闭锁杠杆 (3) 必须执行相同的运动。
此外，玻璃天窗遮阳板盖板规定闭锁杠杆 (3) 和传动电缆板 (2) 的正确距离。


安装说明：

如有污物，则 清洁全景车顶导轨。
注意翻新件的 润滑提示。
