51 44 013 拆卸和安装或更新车顶内衬 (Security、Security Plus)
需要的准备工作：

  • 拆下左 / 右 遮阳板和支座
  • 拆下 车顶开关中心
  • 拆下左 / 右 前部车顶柱的饰板 (A 柱)
  • 拆下 所有搁手
  • 拆下左 / 右 上部车门柱的饰板 (B 柱)
  • 拆下左 / 右 后部车顶柱的饰板 (C 柱)
  • 拆下左 / 右 后部车顶柱的饰板 (D 柱)


带组合窗帘 (隔离网) 的车型：
翻起隔离网定位件 (2) 的盖板 (1)。
松开螺栓 (3) 并拆下隔离网定位件 (2)。
安装说明：

注意隔离网定位件 (2) 背面上的位置数据。


松开膨胀铆钉 (1)。
  • 向前翻起两个后部座椅靠背
  • 尽量向后移动两个前部座椅靠背
  • 松开车顶区域内前后车门和后行李箱盖的边缘保护条

注意！

下面的维修工作要由助手协助完成。


支撑住前部车顶内衬 (1)。

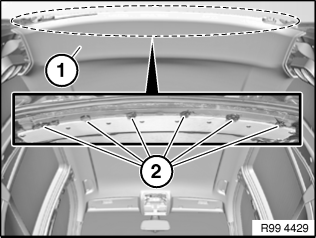

车顶内衬 (1) 另外在区域 (2) 中用车窗粘结剂固定在车身上。
将车顶内衬 (1) 用合适的工具小心地从车身车顶衬里上松开。

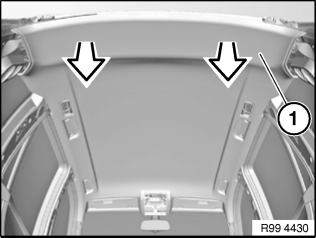

将车顶内衬 (1) 沿箭头方向从车身顶衬中松开。
将车顶内衬 (1) 小心地倾斜并向后抽出。
在更新时：
  • 拆下左 / 右 化妆镜灯
  • 拆下左 / 右 顶灯
带组合窗帘 (隔离网) 的车型：
用手术刀割开左 / 右隔离网定位件的预冲压开口 (1)。
注意！

注意干净切割，以免损坏车顶内衬内部织物。


安装说明：

安装顺序：
  1. 插入车顶内衬
  2. 支撑起前部车顶内衬
  3. 用边缘保护条固定车顶内衬
  4. 将膨胀铆钉固定在前部车顶内衬上
  5. 用螺栓紧固左、右前部拉手
  6. 用螺栓紧固左、右后部拉手
  7. 用螺栓紧固遮阳板和支座
  8. 车窗粘结剂固定后部车顶内衬
  9. 装配车辆
