REP-拆卸和安装 (更新) 右侧采用 LED 技术的大灯 (REP-REP-RAE7063-6312143

63 12 143 拆卸和安装 (更新) 右侧采用 LED 技术的大灯

需要的准备工作：

	警告！注意灯泡/照明工具（外部照明）的提示。
	注意！有损坏危险小心地执行下列工作步骤，以免损坏侧围、大灯、电线束和车窗清洗装置的清洗液罐。

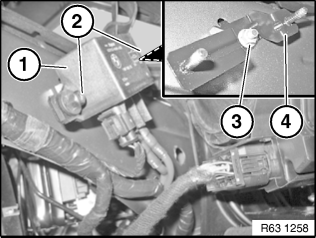

拧松继电器 (1) 上的螺母(2)。

松开继电器支架 (4) 上的螺母 (3)。

取下继电器支架 (4)。

安装说明：

将带有导向凸缘的继电器 (4) 支架定位于轮罩内相应的孔中。

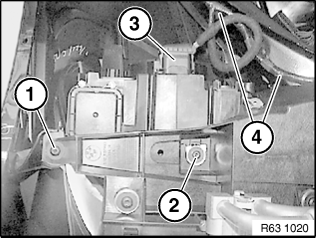

松开前侧围的螺栓 (1)。

松开大灯的螺栓 (2)。

拧紧力矩 63 12 2AZ 。

脱开插头连接（3）。

松脱电线束 (4)。

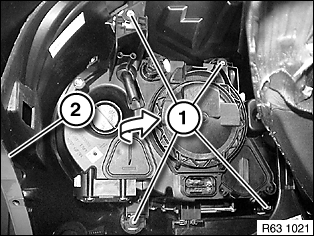

松开螺栓 (1)。

拧紧力矩 63 12 1AZ。

小心地将大灯沿箭头方向略微向后拉。

注意！

有损坏危险

将前侧围在标记的区域 (A) 中以及大灯配光镜完全粘贴

提示：

该工作步骤需要助手。

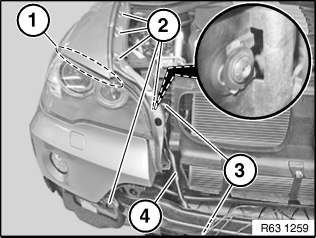

拧松诊断支柱 (4) 上的螺母(3)。

松开前侧围的螺栓 (2)。

由助手将侧围小心地向上 / 外侧略微举起并保持。

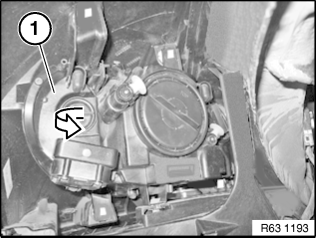

将大灯 (1) 沿箭头方向小心地抽出。

安装说明：

在更新时：
