32 41 333 更新动态行驶稳定装置高压管路（管路部分 1）(N63, S63)
警告！

将发动机用专用工具固定在安装位置，以免脱落。


警告！

吸入机油 有中毒的危险！
眼睛和皮肤接触机油 有伤害危险！



注意！

注意保持绝对清洁。不允许让污物进入液压系统！
用密封塞封闭管路接头！


回收：

用合适的容器收集液压油并妥善处理！


需要的准备工作：

  • 从液压油箱中抽出液压油并妥善处理。
  • 降低 前桥架梁

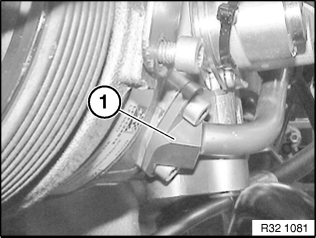

松开法兰 (1) 的内六角螺栓，并将高压管路从转向辅助泵上拆下。
拧紧力矩 32 41 16AZ
用合适的密封塞封闭高压管路和转向辅助泵接口。
安装说明：

更新所有密封环。
注意高压管路的铺设应无应力，与旁边的部件要有足够的距离。

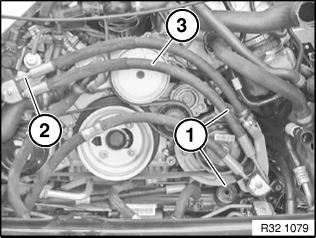

松开螺母  (1)。
拧紧力矩 32 41 8AZ
松开内六角螺栓 (2)。
拧紧力矩  32 41 17AZ
安装说明：

更换自锁螺母。
注意高压管路 (3) 的敷设应无应力，且与旁边的部件有足够的距离。


松开螺栓 (1)，拆下隔热板 (2)。
拧紧力矩  32 41 7AZ
安装说明：

注意高压管路 (3) 的敷设应无应力，且与旁边的部件有足够的距离。


松开法兰 (1) 的内六角螺栓。
拧紧力矩  32 41 16 AZ
装配完成之后：
  • 加注 液压系统并排气
  • 检查管路接头处的泄漏情况
  • 进行 动态行驶稳定装置试运行
