26 11 051
更新前万向轴的万向节盘
需要的专用工具：
11 2 030
00 5 500
需要的准备工作：
拆下变速箱
传动轴
和中间轴承
提示：
为了保护十字万向节，在中间轴承部位捆扎万向轴。

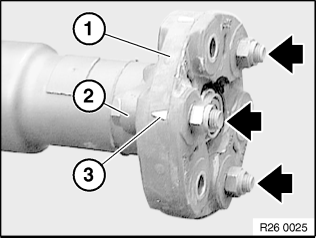

松开螺栓并从万向轴上拆下万向节盘 (1)。
注意！
更新发亮的 ZNS 螺栓和自锁螺母。
拧紧力矩和转角：
26 11 1AZ
。
安装说明：
-
万向节盘边缘上的箭头 (3) 必须总是指向法兰加强筋 (2)。
-
将传动轴法兰上万向节盘固定螺栓固定在螺母上，并在螺栓头上拧紧
注意！

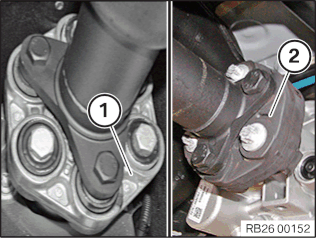

代替传动的橡胶万向节盘(2)也可以安装一个铝万向节盘(EGG弹性同步万向节) (1)。
铝万向节盘(1)应使用橡胶万向节盘(2)替换！
为此另见计算机管理零件目录！
注意！
从铝万向节盘改装到橡胶万向节盘时，务必调整对中套筒(1)的凸起(尺寸A)。
如果不遵守会导致万向轴损坏！
凸起尺寸(A) = 4 mm
敲入对中套筒，参见下列工作步骤！
将对中套筒(1)用专用工具
11 2 030
和
00 5 500
小心地敲入万向轴中到尺寸(A)。
安装说明：
检查定心件。
更新损坏的
定心件
。
定心件涂上油脂。
