41 00 ... 车身框架检测尺寸
尺寸单位 mm。
尺寸公差：
-
≤ 1000 mm ± 1.5 mm
-
≥ 1000 mm ± 2.5 mm
描出的检查点用于检查车身及矫直固定组件。
说明的尺寸始终对应于孔 / 螺栓的中点。

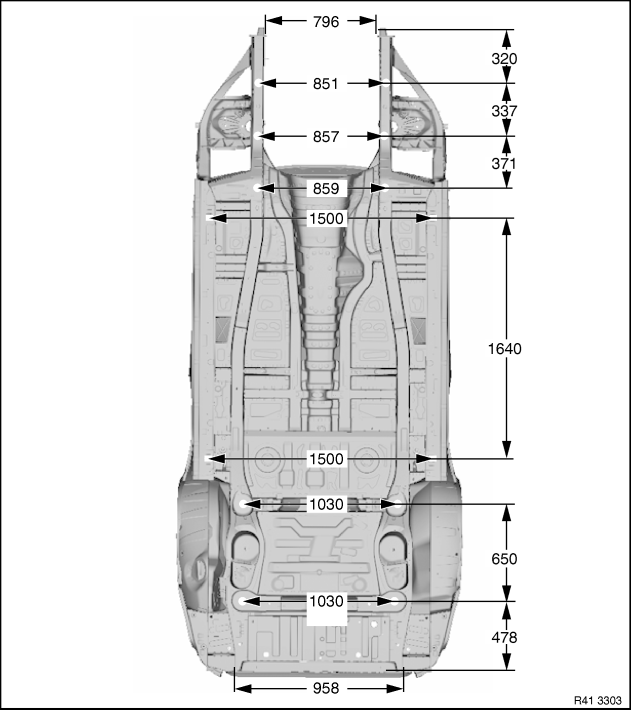

底板视图 1

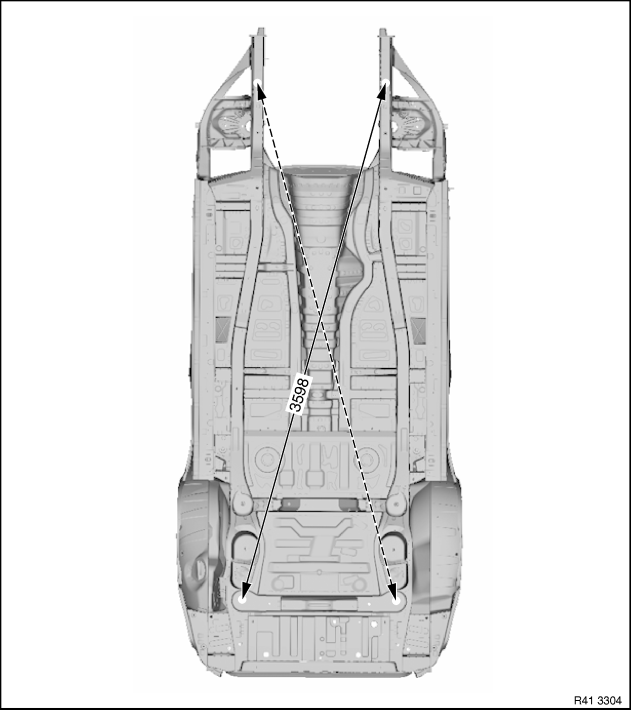

底板视图 2

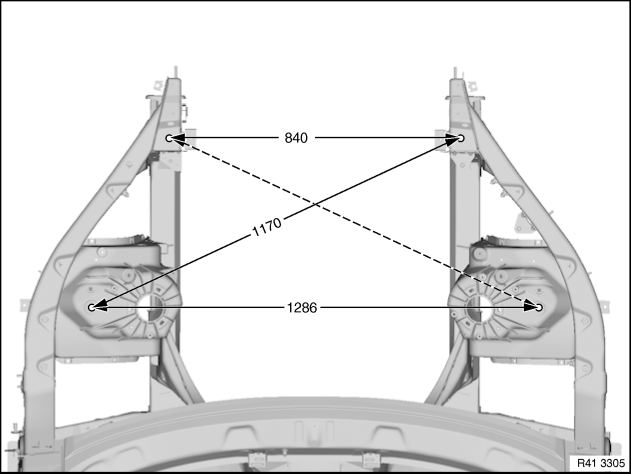

前部结构俯视图

说明的尺寸对应于拆下的机组。

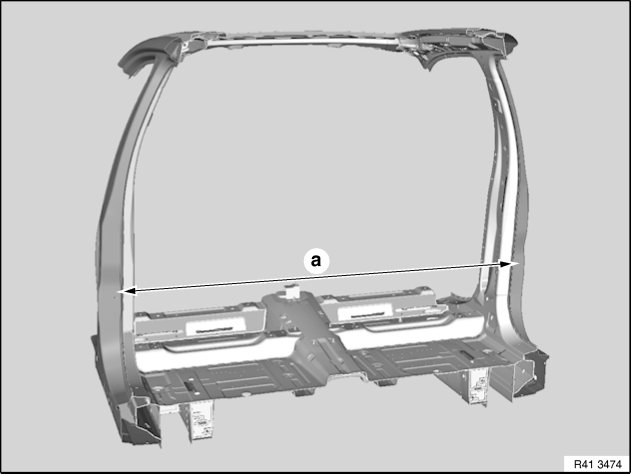

B 柱视图

仅对于 E70 有效：
尺寸 a=1639 mm，车门制动器的螺栓固定点之间。
仅对于 E71/E72 有效：
尺寸 a=1636 mm，车门制动器的螺栓固定点之间。
仅对于 F15/F15 有效：
尺寸 a=1638 mm，车门制动器的螺栓固定点之间。
