41 14 502 更新左后轮罩外部件 (左后侧围已拆下)
注意 车身概述的内容。
拆卸和装配操作参见销售服务信息 (KSD) 的 CD 光盘中的步骤概述 (工时单位号码 41 14 502)。
在此车型上使用点焊胶粘剂。注意特殊的 工作步骤。
位于维修区的车辆零件易受热或灰尘影响而损坏，将其拆下或覆盖。
只允许用认可的 点焊机进行维修！

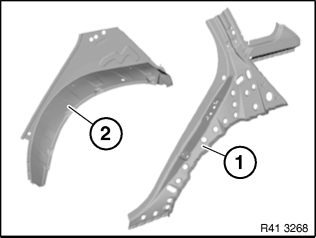

需要下列车身新零件 (参见计算机管理零件目录)：
-
(1) C 柱下部加强件
-
(2) 后部外半轮罩
-
(3) 轮罩成型件 (未画出)

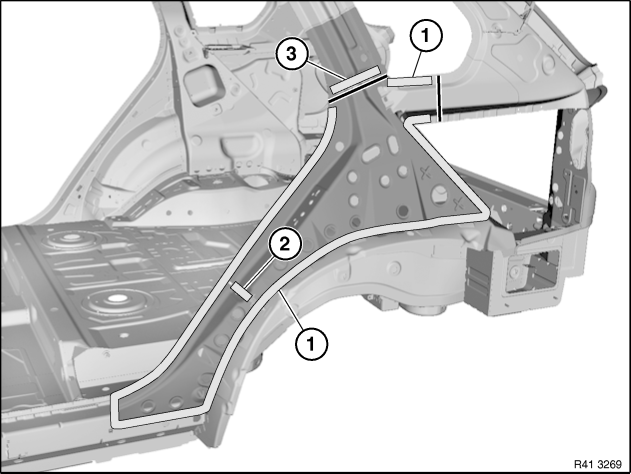

按照规定的尺寸在切割位置划线并切开。
注意！

仅分割外板。


尺寸 a = 70 mm，在直径 15 mm 的孔下面
尺寸 b = 130 mm
安装说明：

在切割位置上焊上 加强板。



拆开区域 (1) 内的焊缝。
注意！
燃烧危险！
去除区域 (3) 内的空腔密封件。
安装说明：
将车窗玻璃粘结剂涂敷在 空腔密封件 (2) 上。
通过 空腔泡沫产生空腔密封件 (3)。

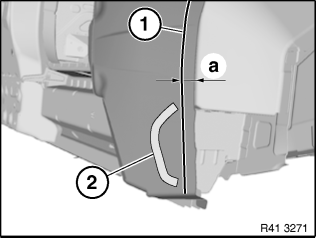

按规定尺寸划出切割位置 (1) 并切开。
注意！

仅分割外板。


尺寸 a = 20 mm
拆开区域 (2) 内的焊缝。
去除 空腔密封件。

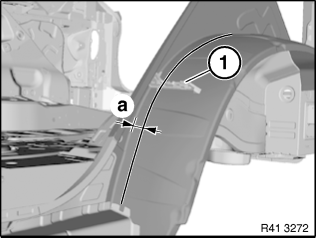

按照规定的尺寸在切割位置划线并切开。
尺寸 a = 距离半径 20 mm

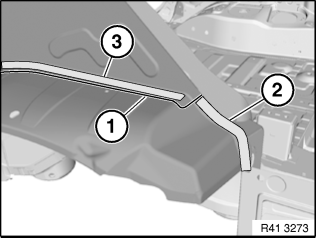

将轮罩沿直线 (1) 锯开。
拆开区域 (2) 内的焊缝。
安装说明：

将新零件在区域 (3) 内与轮罩重叠焊接到一起。

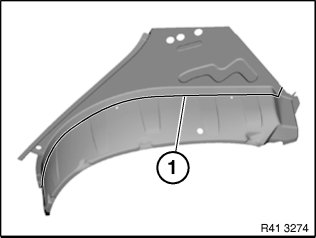

新件准备：
按照车辆上的切割位置给新零件划出 + 20 mm 的材料余量并将其割开 (1)。
