72 11 050 拆卸和安装 / 更新前部安全带拉紧装置
警告！

注意处理安全气囊模块及燃爆式安全带拉紧装置的 安全规定。
操作不当可能会触发燃爆式安全带拉紧装置或侧面安全气囊，造成人身伤害。


关闭点火开关！
需要的准备工作：

  • 拆下 上部导轨饰板


提示：

安全带拉紧装置触发可以通过轴上卷起的安全带识别出来。
触发了安全带拉紧装置时，还必须更换 安全带。
对于未触发的安全带拉紧装置可以看到轴。


安装说明：

  • 微密封螺栓 (Loctite) 必须更新， 不允许重新使用
  • 螺栓连接必须在 20 分钟内结束 (开始硬化)
  • 微密封螺栓 不允许再拧紧
  • 在反复使用时事先清洁螺母的螺纹


脱开导线扎带。
安装说明：

更换损坏的导线扎带。
插头连接不允许受拉。

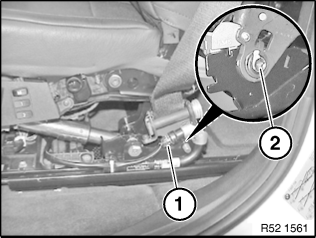

松脱 插头连接（1）。
松开螺栓 (2)。
安装说明：

更换螺栓 (2)。


拧紧力矩  72 11 06AZ。
拆下安全带拉紧装置。

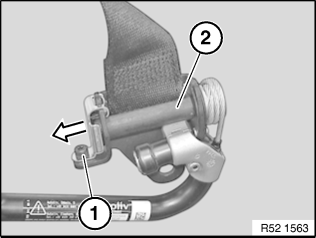

松开螺栓 (1)。
拧紧力矩  72 11 07AZ。
拆下固定角铁。
将安全带  (2) 从安全带拉紧装置中拉出。
