51 31 200 拆卸和安装后窗玻璃

需要的专用工具：

  • 51 3 010
  • 00 9 322
注意！

"车窗粘结的提示" 是该维修说明的基础，务必要遵守。
重新使用旧的后窗玻璃时：
避免损坏后窗加热 / 天线线路。


提示：

用 Roll Out 2000 进行拆卸。仅在更换时用摆动刀工作。


需要的准备工作：

  • 拆卸 后部空气导流板
  • 拆卸 后窗玻璃刮水器马达

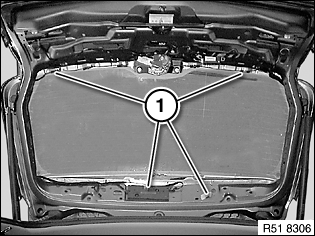

脱开所有插头连接 (1)，将导线用胶带固定在后窗玻璃上。
注意！

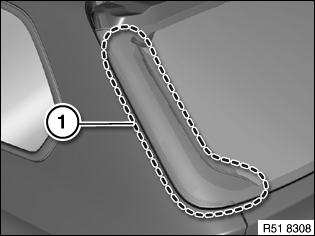

用织物粘胶带封住交点范围内的车身 (有损坏危险)。


将 Roll Out 2000中的钢丝牵引锥在直线 (1) 处穿过粘结剂条。
注意！

有损坏危险！

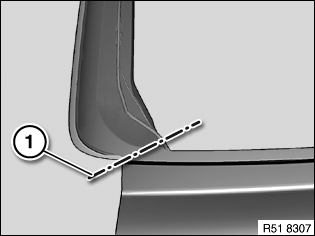

在区域 (1) 中切割时，必须在切割线和后备箱盖之间放入自 Roll Out 2000 的塑料保护。


装配定位隔块：
提示：

安装四个半圆间隔缓冲块 (H = 5 mm) 和四个双锁止粘结带。


拆下所有定位隔块并完整清除残留物。
准确注意定位隔块的安装位置。

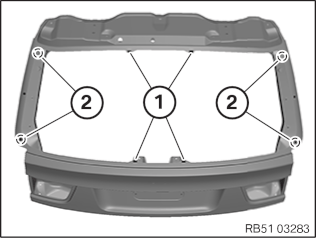

(1)
凸耳上的双锁止粘结带
(2)
圆形冲压槽上的半圆间隔缓冲块

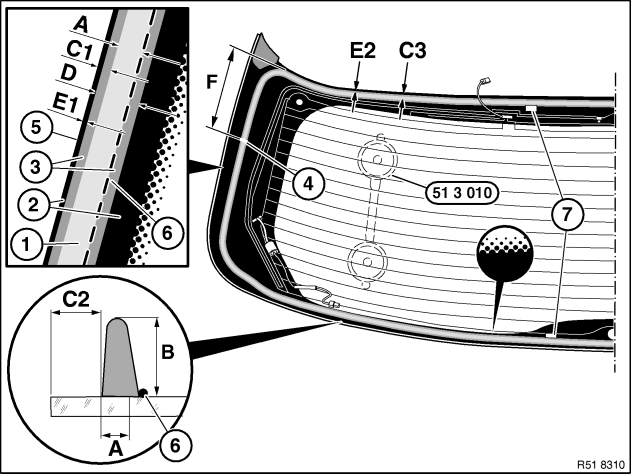

后窗玻璃粘结一览 (E70)：

1
粘结剂条
A
7 ±1 mm (粘结剂条的宽度)
2
陶瓷层
B
11 -2 mm（粘结剂条高度）
3
底漆涂层
C1
25 ±1 mm（1 至 5 侧面的距离）
4
粘结剂条的起始位置
C2
7 ±1 mm（1 至 5 下部的距离）
5
后窗玻璃外边缘
C3
4±1 mm（1 至 5 上部的距离）
6
粘结剂条内边缘标记
D
20 +2 mm (底漆痕迹的宽度)
7
Dual Lock 胶带
E1
19 ± ±2 mm（3 至 5 侧面的距离）


E2
0 mm（距 3 至 5 上部 / 下部的距离）


F
约 250 mm（4 至 上部窗缘的距离）
在工具车上插上两个专用工具 51 3 010。弄湿吸盘面，从外面将后窗玻璃固定住。
如要再次使用以前的后窗玻璃，把残余粘结剂刮薄到 0.5 mm。
粘结剂条 (1) 几乎垂直的部分 (B) 必须紧靠车窗边缘上。
沿标记 (6) 涂敷粘结剂条。
将接缝 (4) 用专用工具  00 9 322 补好。
安装说明：

将后窗玻璃用专用工具 51 3 010 小心地：
-
安装下部，与后行李箱盖的距离为 (A)
A = 3 ± 0.9 mm
-
侧面均匀对齐
-
在上部装入并按上
-
将后窗玻璃嵌入双锁止粘结带
-
在该位置上用黄色塑料胶带固定

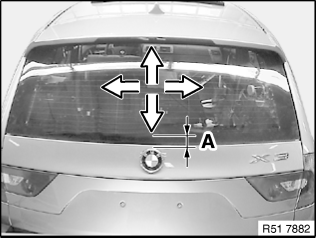

后窗玻璃下部到后窗框的距离 (A)：
