18 40 040
拆卸和安装或更新排气歧管(S63)
警告！
有燃烧危险！
只有当发动机已冷却时，才能进行此项操作。
需要的准备工作：
-
拆下左侧
废气涡轮增压器
-
拆下右侧
废气涡轮增压器
-
拆下
发电机
提示：
图形中描述了N63发动机，相同的工作步骤S63。

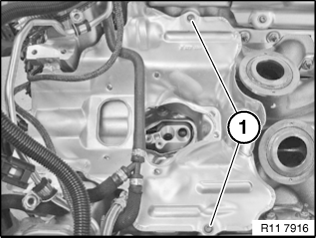

松开螺栓 (1)。
拧紧力矩
18 31 4AZ。

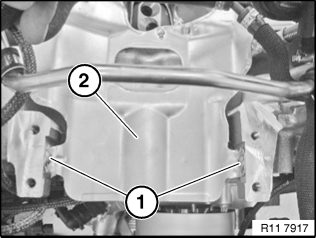

松开螺栓 (1)。
拧紧力矩
18 31 4AZ。
拆下隔热板 (2)。
提示：
图形中描述了 N63发动机，一致的行为方法S63。

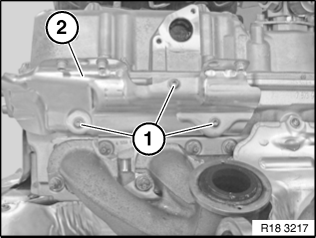

松开螺栓 (1)。
拧紧力矩
18 31 4AZ。
拆下左后隔热板 (2)。

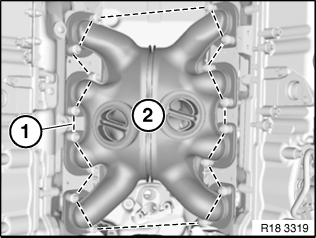

把螺栓沿着直线 (1) 松开。
更新螺栓。
抽出并拆下排气歧管(2)
安装说明：

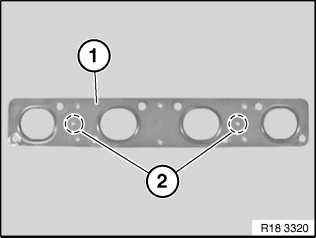

更新密封件(1)。
向上安装带有涂层的密封件和锁止凸耳。
安装排气歧管：
抽出排气歧管。

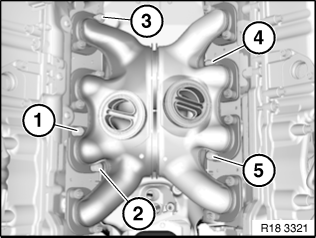

将对中螺母(1)放到对中孔中并旋入5个螺距。
螺母(2)和(3)咬合在孔洞中并预紧力拉紧。
拧紧力矩
18 40 1AZ。
气缸列5-8上的螺母(4)和(5)咬合在孔洞中并预紧力拉紧。
拧紧力矩
18 40 1AZ。
咬合好剩余的螺母。
安装说明：
排气歧管将通过一个带有2个插口槽的终端拉紧。
注意拧紧顺序！

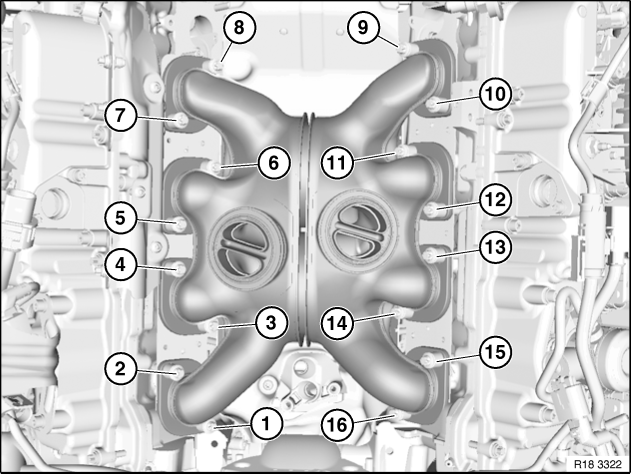

所有的螺母都将按照螺母顺序1-16一次拉紧。
拧紧力矩
18 40 2AZ。
所有的螺母都将按照螺母顺序1-16进行二次拉紧。
拧紧力矩
18 40 2AZ。
