13 53 332 拆卸和安装或更新进油管路 (S63)

需要的专用工具：

  • 13 5 160
  • 13 5 162
警告！

断开 蓄电池负极接线（拆卸时由于短路有燃烧危险）。
在车门打开的时候，燃油泵自动打开！
在冷却液温度低于 40 °C 时才可在燃油系统上进行安装工作！


使用防护眼镜！
使用防护手套！
注意！

在燃油高压系统上的进行工作时，必须注意保持绝对干净！
带入的污物可能导致系统的功能异常！
  • 不允许任何脏物或异物进入系统。
  • 拆卸前清除导线或零件上的污物。
  • 只能使用不起毛的抹布。
  • 用护罩或塞子封闭燃油系统的所有开口。


注意！

点火线圈不允许用燃油浸润。
硅酮材料的稳定性会因接触燃油而显著降低，从而可能导致点火线圈失效！
用合适的物品遮盖点火线圈。


需要的准备工作：

  • 拆下 隔音板
  • 拆卸 进气滤清器壳


回收：

松开燃油管路时有燃油排出。
用一个合适的储液罐收集排出的燃油并妥善处理。
遵守当地的废弃物处理规定。

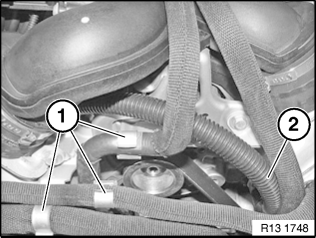

松开夹箍 (1) 和 (2)。
更新夹箍。
拔下空气导管的再循环空气软管 (3)。

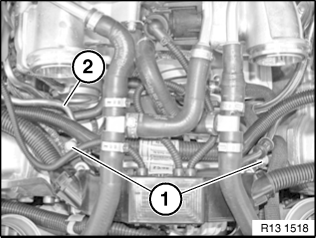

松开夹子 (1) 上的冷却液管。
将蓄电池正极导线 (2) 从支架松脱。
松开夹箍 (1)。
更新夹箍。
松开螺栓 (2)。
拧紧力矩 13 71 13AZ。
松开增压空气冷却器支架上的螺栓 (3)。
拧紧力矩 13 71 6AZ。
松开并拔下插头 (4)。
拆下空气导管 (5)。

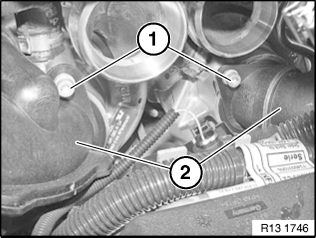

松开螺栓 (1)。
拧紧力矩 13 71 1AZ。
将空气导管 (2) 从废气涡轮增压器上拔下并放至一侧。
检查密封件是否损坏。更新损坏的密封件。

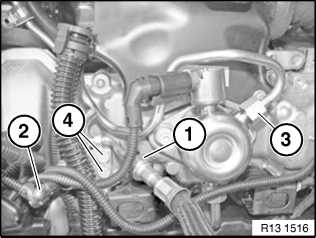

松开并拔下燃油供油管  (1)。
用专用工具 13 5 160和 13 5 162密封燃油管路。
松开并拔下燃油低压传感器上的插头 (2)。
松开高压泵上的燃油进油管路 (3)。
拧紧力矩 13 53 4AZ。
松开螺栓 (4)。
拧紧力矩 13 53 6AZ。
盛接排出的燃油并妥善处理。
用专用工具  (1)  13 5 160 和 (2)  13 5 162 封闭燃油管路。

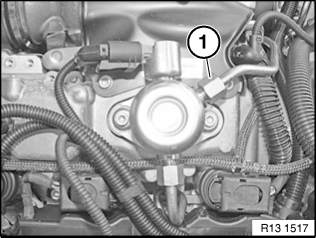

松开高压泵上的燃油进油管路 (1)。
拧紧力矩 13 53 4AZ。
盛接排出的燃油并妥善处理。
松开定位夹圈上的螺栓 (1)。
拧紧力矩 13 53 7AZ。
抽出并拆下燃油进油管路 (2)。
安装说明：

注意拧紧顺序！
  • 1. 安装燃油进油管路。
    仅用手拧紧螺栓连接！

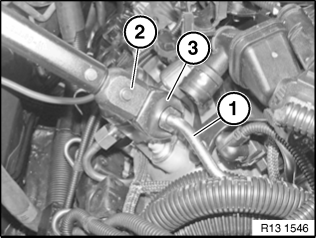

  • 2. 用扭矩扳手 (2) 和爪形扳手 (3) 拧紧高压泵上的燃油进油管路 (1)。
    拧紧力矩 13 53 4AZ。
  • 3. 拧紧燃油低压传感器上的压板。
    拧紧力矩 13 53 6AZ。
  • 4. 拧紧定位夹圈。
    拧紧力矩 13 53 7AZ。


装配好发动机。
检查燃油系统是否密封。
对 DME 进行功能检查。
