51 71 412 拆卸和安装 (更新) 后部空气导流板

需要的专用工具：

  • 51 0 010
需要的准备工作：

  • 拆下 后窗框饰板

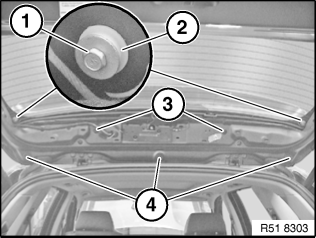

松开带垫块 (2) 的螺栓 (1)。
松开螺母 (3)。
取出螺塞 (4) 并松开位于下面的螺母。
拧紧力矩 51 71 1AZ。

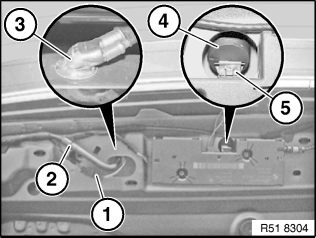

脱开插头连接 (1 和 5)。
脱开软管 (2)。
将后部空气导流板略微抬起并抽出套管 (3 和 4)。
拆下后部空气导流板。
安装说明：

注意套管 (3 和 4) 的位置是否正确。


安装说明：

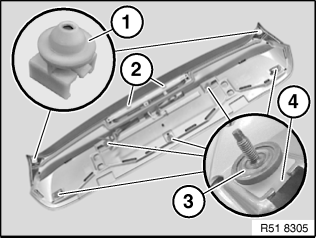

原则上更新卡子 (1)。

下列零件不能损坏或缺少：
(2)
2 个毛毡条 (12 x 20 mm)
(3)
螺栓 (用于调整后部空气导流板)
(4)
滑动元件


安装说明：

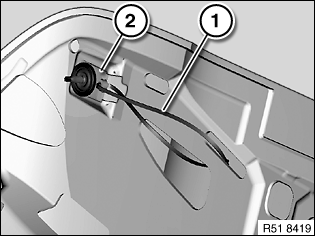

后部空气导流板必须用导线扎带 (1) 固定在左右外部滑动件 (2) 上。
如有必要，进行加装。


更新时：
改装 附加制动信号灯。
调整后部空气导流板：
注意 间隙尺寸。

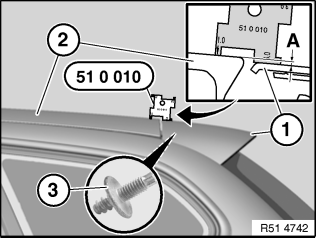

按上后部空气导流板 (1)，并用专用工具  51 0 010 测量后部空气导流板 (1) 相对于后窗玻璃 (2) 凹陷。
A =
1 ±1 mm
如有必要，通过螺栓 (3) 调整后部空气导流板 (1)。
