34 11 552 检修左右前制动钳 (制动钳已拆下)

需要的专用工具：

  • 00 9 316
警告！

在进行下列操作时，制动钳的柱塞会产生很大的力 (最大可超过
2800 N)。
有伤害危险!


提示：

使用修理套件。
参见 BMW 零件部。

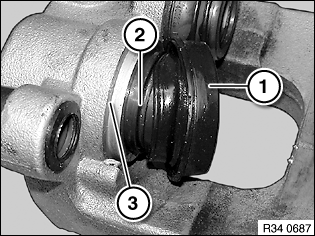

顶出防尘套 (1)。
安装说明：

防尘套必须正确安装在活塞的凹槽 (2) 和制动钳的凹槽 (3) 中。
防尘套和制动钳壳体之间必须保持干燥。 不允许接触 Ate 制动缸涂膏或制动液，以确保防尘套位置正确。


注意！

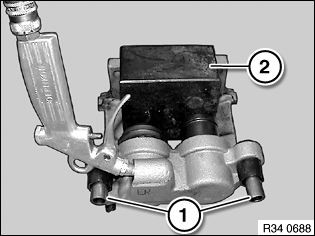

在制动钳凹口处放置护板 (2)，例如硬木和硬毡来保护柱塞。
不要用手指固定柱塞 - 夹住危险！


检测导向套筒 (1)，如有必要，安装修理套件导向套筒。
通过连接孔用压缩空气小心地压出柱塞。
安装说明：

压入时柱塞不能歪斜。


注意！

不容许对制动缸和活塞进行机械加工。

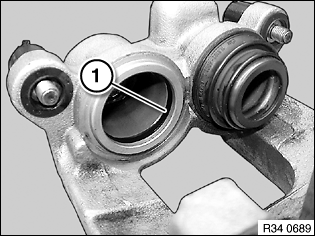

用专用工具   00 9 316 小心地取出密封环 (1)。
用酒精清洁制动缸孔和部件，并用压缩空气干燥。
小心地检查制动缸孔、柱塞和法兰表面是否有损坏。
装入新的密封环。
安装说明：

在制动缸孔、柱塞和密封环上略微涂 Ate 制动缸涂膏，
参见 BMW 维修消耗材料。
