72 17 ... 安装电控箱防护板的边缘保护条
需要的准备工作：

  • 拆下 微尘滤清器壳体

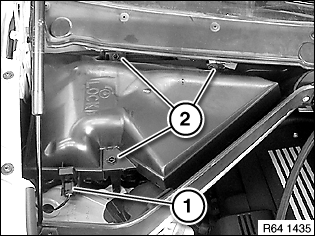

脱开插头连接 (1)。
松开转动锁止器 (2) 并拆下微尘滤清器壳体。
提示：

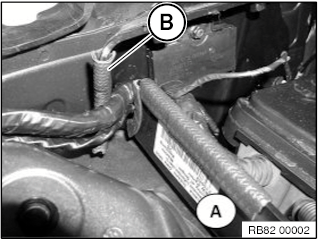

边缘保护条必须如下安装：


A - 边缘保护条 16 cm
B - 边缘保护条 6 cm
提示：

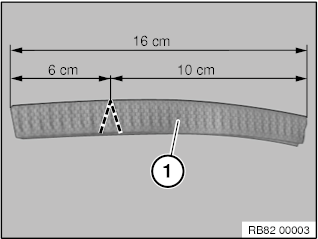

为了更好地装配边缘保护条 (1)，请按照如下示意图粘贴。

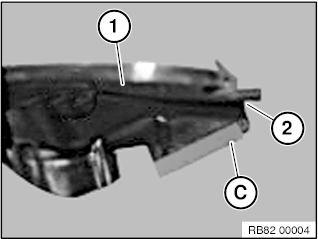

C - 边缘保护条 6 cm
边缘保护条 (C) 如图所示安装在盖板保护板 (1) 上在锁止件展开 (2) 左侧。

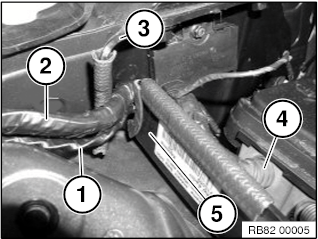

导线束 (1, 2, 4) 不得损坏。
更薄的导线束 (1) 首先经防护板 (3) 拉伸，然后向下按压。
更厚的导线束 (2) 经防护板 (3) 拉伸，然后向下按压。
按压供电电控箱 (4) 防护板 (5) 边缘保护条下缘，以便供电电控箱 (4) 保持在该位置。
注意！

不允许电缆经防护板 (3, 5) 伸出！

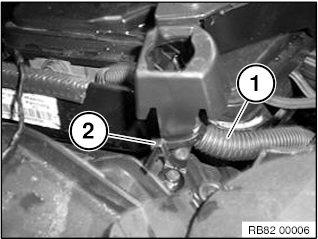

电控箱右侧电缆束伸出端 (1) 如所示用导线扎带 (2) 固定。
