63 11 845 替换左侧 (内部) 风扇 LED

需要的专用工具：

  • 2 296 785
需要的准备工作：

  • 拆下 采用 LED 技术的左大灯


提示：

插图相似！


将饰盖（1）沿逆时针方向转动并拆下。
注意！

渗入潮湿有损坏危险！
安装说明：
检查密封件。如有必要，更新饰盖（1）。
注意 更新饰盖的提示。
饰盖（1）必须正确嵌入！
将饰盖（1）沿顺时针方向转动至极限位置（A）！


警告！
由于锋利刀具造成受伤危险，戴上耐割的手套。

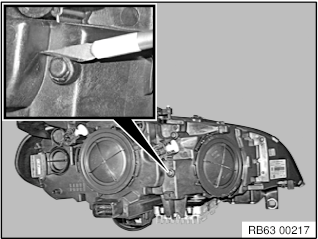

如图所示使用合适的工具（例如美工刀）打开修理罩。
安装说明：

修理开口将通过修理套件随附的塞子密封。

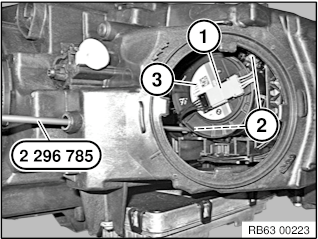

脱开插头连接 (1)。
用专用工具 2 296 785 松开螺栓 (2)。
拧紧力矩  63 11 5AZ。
从大灯上取下风扇 (3)。
