11 14 141 更新下部正时齿轮箱盖的径向轴密封环 (S63)

需要的专用工具：

  • 11 9 410
  • 11 9 420
需要的准备工作：

  • 拆下 扭振减震器

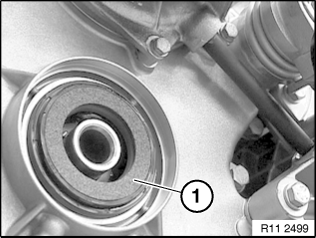

为了拔下径向轴密封环 (1)，将所有杠杆 (2) 调到水平位置。

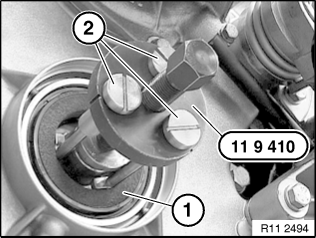

反向旋转专用工具 11 9 410 的丝杆，直到能够将所有杠杆 (2) 定位在密封唇上为止。
将所有杠杆 (2) 旋转至能在径向轴密封环 (1) 后面放入。

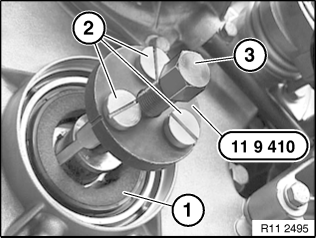

通过旋转专用工具 11 9 410 上的丝杆 (3) 拔出径向轴密封环 (1)。
提示：

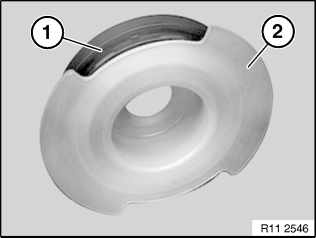

径向轴密封环 (1) 只允许用 ”支承轴套” (2) 存放。


如果在不用支承轴套 (2) 的情况下放置径向轴密封环 (1) 超过 6 个月，功能可靠性不复存在。
径向轴密封环 (1) 不得再使用！
注意！

径向轴密封环 (1) 的密封唇非常易受损，因此绝对不允许被弯折。
不能用手指接触密封唇。


将支承轴套 (2) 从径向轴密封环 (1) 上拆下。
把径向轴密封环 (1) 装到下部正时齿轮箱盖上。
用专用工具 11 9 420 和中心螺栓 (3) 将径向轴密封环平齐地旋入下部正时齿轮箱盖中。
装配好发动机。
